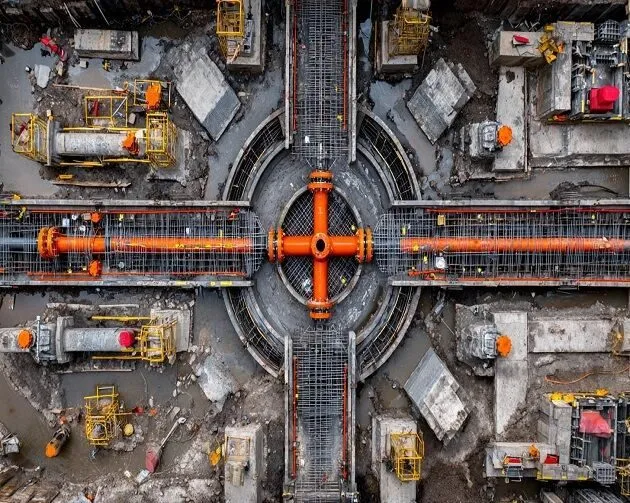

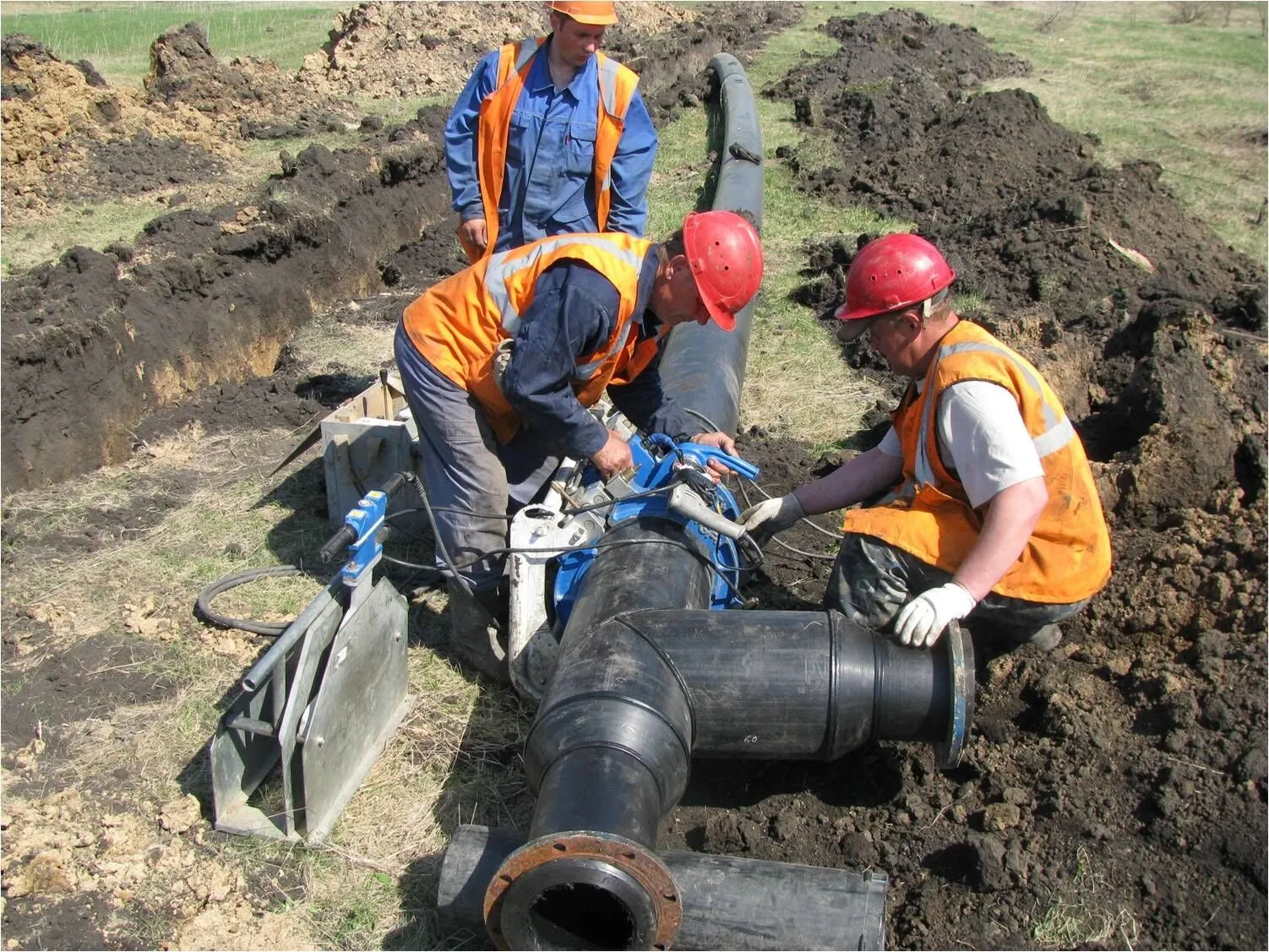

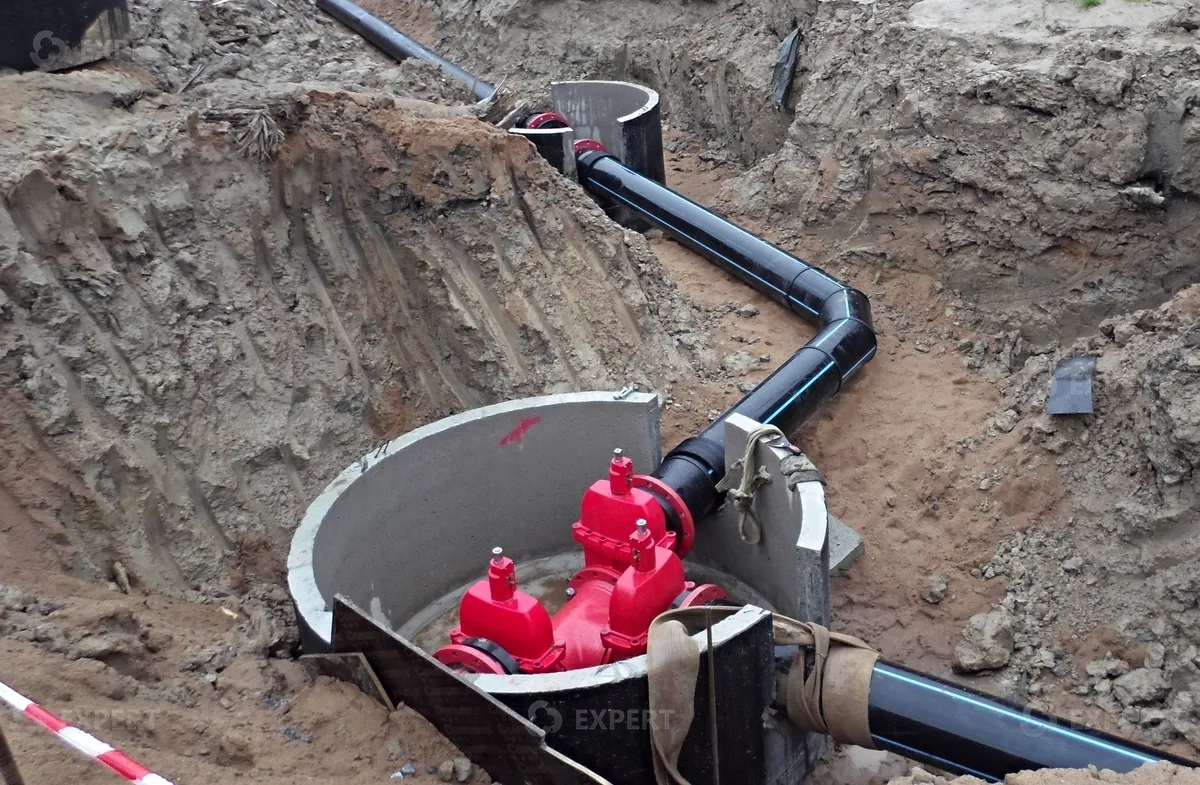

Монтаж наружных сетей водопровода

Наружными сетями водоснабжения принято называть системы инженерных коммуникаций, подключенные к центральной водопроводной магистрали, локальному или автономному (природному) источнику воды — реке, скважине и т. п.

К наружным сетям относятся трубопроводы, насосные станции, очистные установки, колодцы, коллекторы, задвижки (арматура), приборы и аппаратура для измерений и контроля режимов — все то оборудование, которое установлено на участке водопровода от места врезки (забора воды) до ввода в объект.

Прокладка наружной водопроводной системы — один из самых ответственных этапов строительства или ремонта сетевых коммуникаций, а потому требует профессионального подхода. Система должна обеспечивать надежное и бесперебойное снабжение потребителей водой, быть долговечной, устойчивой к внешним воздействиям.

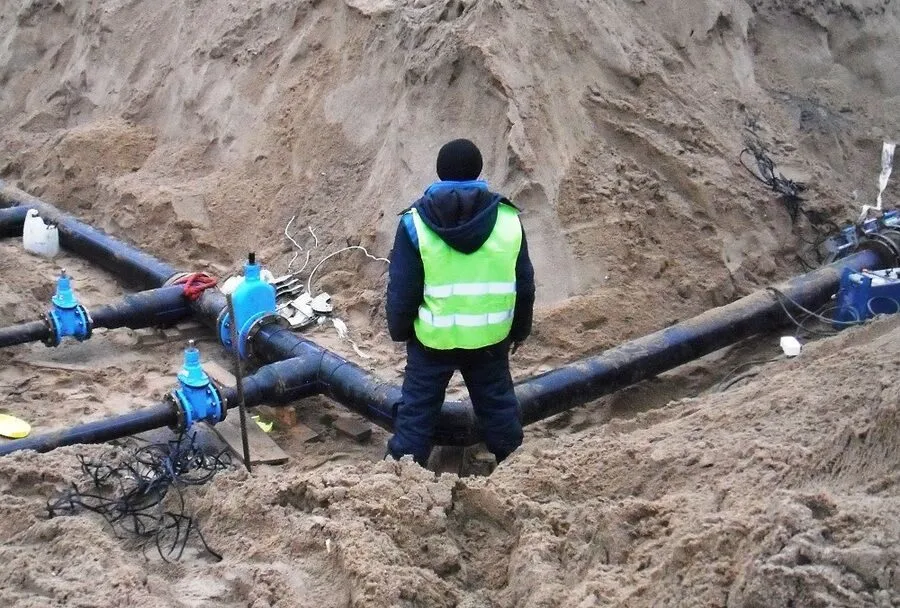

Прокладка наружного водопровода

Прокладка наружного водопровода — это комплексный процесс, требующий тщательной подготовки. Вот несколько полезных советов, которые нужно учесть перед началом работ:

1. Прокладка сетей должна выполняться в соответствии с проектом, который формируется на основании изысканий и расчетов, с учетом особенностей участка, потребности в воде, специфики будущей системы, строительных правил и норм.
2. При проектировании необходимо учитывать топографию местности, наличие препятствий (автодороги, ж/д пути, водные артерии), пересечение с системами канализации, линиями связи и электропередач.
3. Выбирать качественные материалы и комплектующие: трубы и фитинги из нержавеющей стали, меди или надежного пластика, устойчивые к коррозии и механическим повреждениям.
4. Использовать трубы из полиэтилена низкого давления (ПНД) или полипропилена (ПП). Они чаще всего применяются для таких систем, отличаются долговечностью, коррозионной стойкостью, простотой монтажа.
5. Учитывать особенности местности. В районах с высокой влажностью или агрессивными средами использовать трубы с дополнительным защитным покрытием.
6. Прокладывать коммуникации с учетом климатических условий и глубины промерзания грунта. Обычно трубы заглубляют ниже этой отметки, чтобы предотвратить их промерзание зимой.

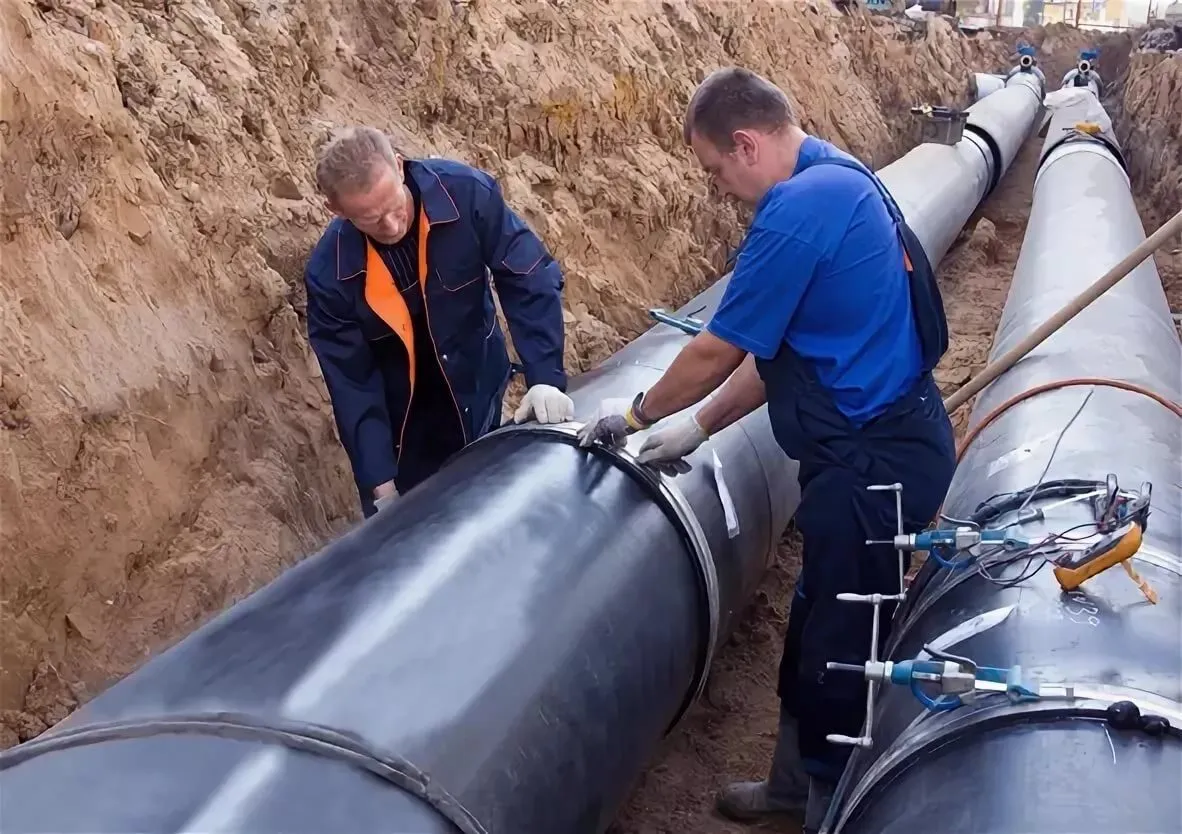

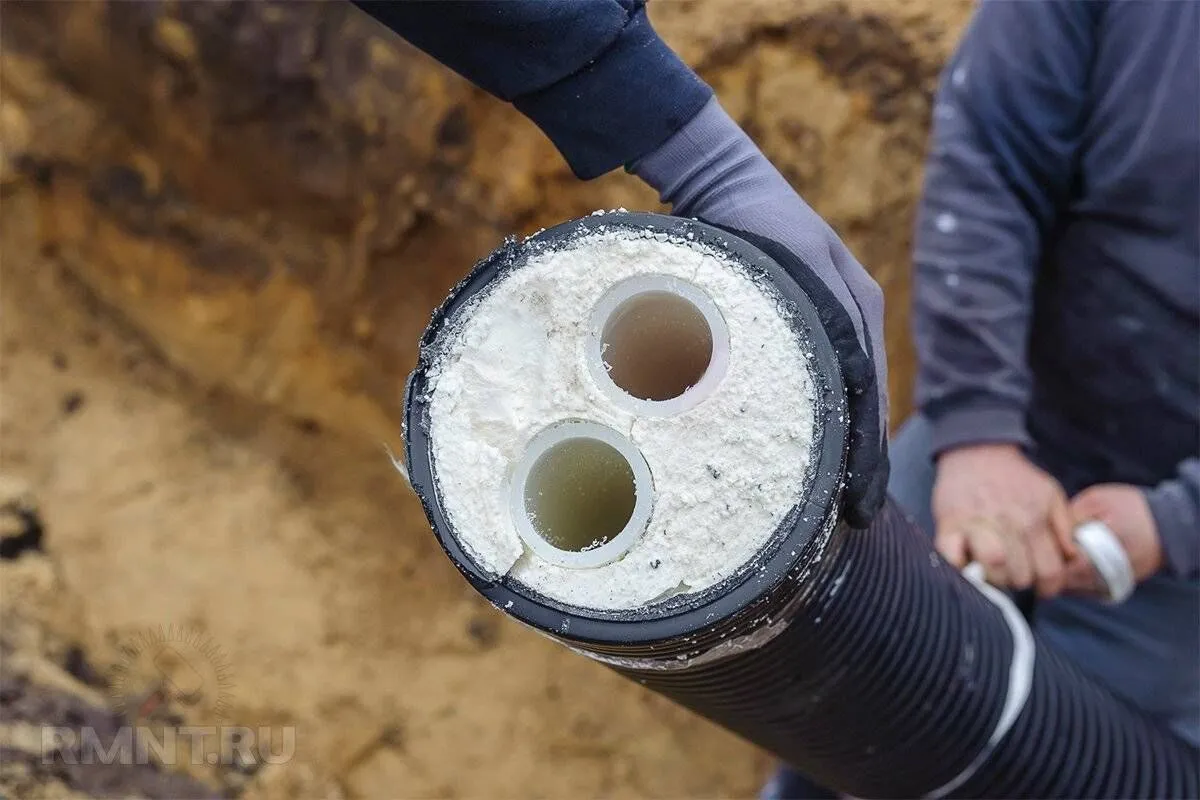

7. Обеспечить хорошую теплоизоляцию. Это поможет предотвратить образование конденсата и снизить теплопотери. Для дополнительной защиты трубы могут быть изолированы специальными материалами. Это особенно важно в регионах с суровым климатом.
8. Соблюдать технологию монтажа, строительные нормы и правила. Следовать инструкциям производителя оборудования.
9. Проводить полноценные гидравлические испытания после монтажа системы для проверки ее герметичности.

Диаметр трубы наружного водопровода

Диаметр труб должен быть подобран таким образом, чтобы обеспечить достаточную пропускную способность и минимизировать потери давления.

Для внешних водопроводных систем диаметр определяется на основе гидравлических расчетов при проектировании водоснабжения. Основными факторами, влияющими на выбор диаметра труб, служат:

• планируемое водопотребление и расход воды;
• способ подачи воды (самотеком или под давлением);
• протяженность трубопровода;
• давление в сети;
• Допустимые потери давления в трубопроводе;
• материал труб;
• способ прокладки трубопровода.

Для частного домостроения, как правило, используются трубы диаметром от 16 до 55 мм.

Для внутренней разводки применяют диаметры 16 и 25 мм, а для внутренних стояков —полиэтиленовую или полипропиленовую трубу диаметром 32 мм.

Для теплиц диаметр труб определяется требуемой пропускной способностью системы полива и обычно составляет 25-50 мм.

Для промышленных и коммерческих объектов диаметр труб зависит от масштаба и специфики объекта, но обычно не превышает 100-150 мм.

Для магистральных трубопроводов могут использоваться трубы диаметром до 500 мм и более.

Глубина заложения наружного водопровода

Глубина заложения труб наружного водопровода должна быть достаточной для защиты труб от механических повреждений и воздействия низких температур. При определении глубины прокладки нужно учитывать следующие факторы:

• глубина промерзания грунта;
• уровень грунтовых вод;
• особенности местности, рельеф, наличие перепадов высот и уклонов.

Трубы должны быть проложены ниже глубины промерзания, чтобы избежать повреждения в зимний период и защищены от воздействия влаги и агрессивных сред.

Монтаж фитингов пнд

Фитинг — это специальный соединительный элемент, который используется для соединений, разветвлений или изменения направления трубопровода. Фитинги обеспечивают герметичность и надежность в соединениях труб из полиэтилена низкого давления (ПНД) и полипропилена (ПП).

Они бывают различных форм и размеров, включая угловые, тройники, переходники, заглушки, что позволяет создавать гибкие и надежные системы водоснабжения.

Подбор фитингов

При выборе фитингов для трубопроводной системы ПНД необходимо учитывать следующие факторы:

1. Фитинги должны соответствовать диаметру внешней трубы. Стандартные размеры фитингов для ПНД обычно варьируются от 20 до 110 мм.
2. Тип соединения. Промышленность выпускает фитинги с различными способами соединения (сварка, резьба, клеевые). Выбор зависит от технологии монтажа и условий эксплуатации.
3. Фитинги должны соответствовать рабочему давлению системы и выполняться из того же материала, что и трубопровод.

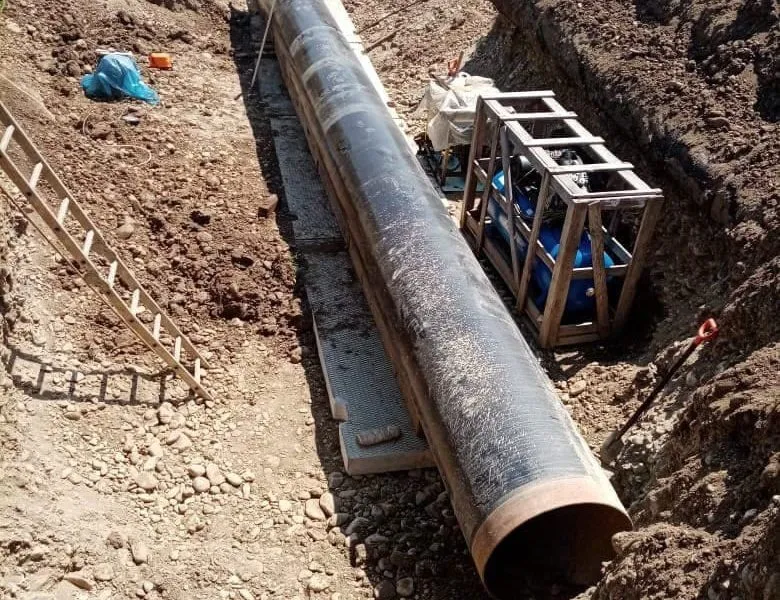

Монтаж сети водопровода

При монтаже наружных сетей водопровода и канализации применяют технологию укрупнения сборочных единиц на монтажной базе. Здесь из отдельных труб комплектуют монтажные блоки, их доставляют к месту укладки и состыковывают между собой уже на трассе.

Монтаж трубопровода включает в себя следующие этапы:

• Подготовка траншей в соответствии с проектом и СНИП.
• Укладка труб в траншеи.
• Соединение труб между собой, в том числе с помощью фитингов.
• Проверка герметичности соединений.
• Засыпка траншей.

Разработка котлована

Открытый (котлованный) метод укладки труб стал одним из наиболее распространенных способов прокладки водопроводных коммуникаций. Несмотря на свою трудоемкость, он позволяет обеспечить надежность и долговечность системы водоснабжения.

Подготовительный этап

Составляется детальный план работ, в котором указываются точные размеры котлована, его расположение относительно других коммуникаций и зданий, а также глубина заложения труб.

Подбирается необходимая землеройная техника в зависимости от объема работ и типа грунта. Для небольших объемов могут использоваться ручные инструменты, для больших — экскаваторы. Глубина котлована определяется с учетом глубины промерзания грунта, диаметра труб и требований СНиП.

Устройство котлована

На местности размечается контур котлована и снимается верхний слой почвы с растительностью. Затем выполняются земляные работы (в отвал) с использованием выбранной техники. Если грунт рыхлый или сыпучий, необходимо предусмотреть укрепление стенок котлована шпунтами или другими материалами для предотвращения обрушения.

Подготовка основания котлована

Дно котлована выравнивается с помощью специального оборудования или вручную. Для улучшения дренажа и распределения нагрузки на трубы рекомендуется укладывать песчаную подушку толщиной 10-15 см.

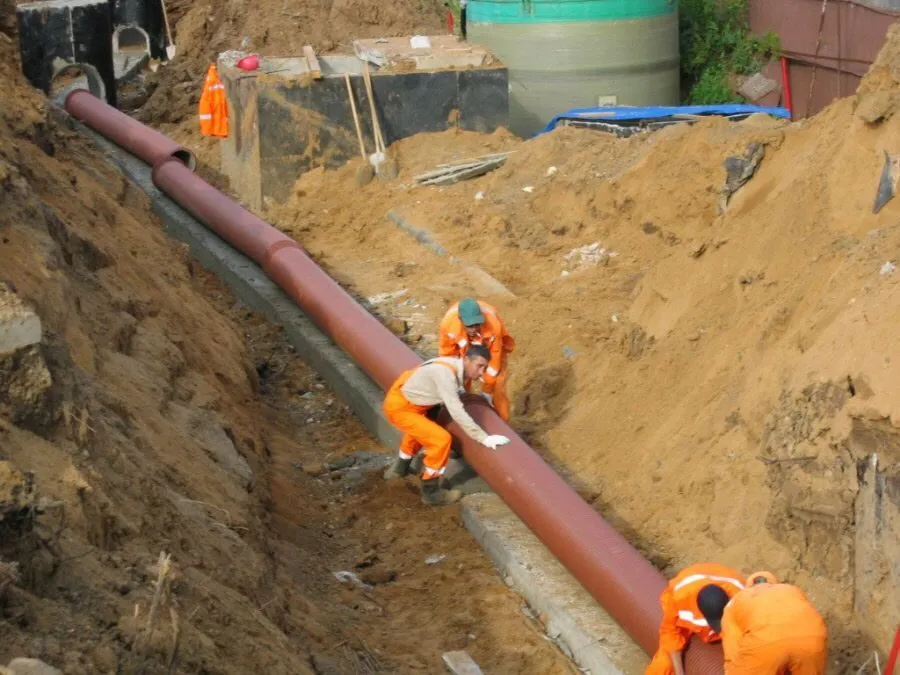

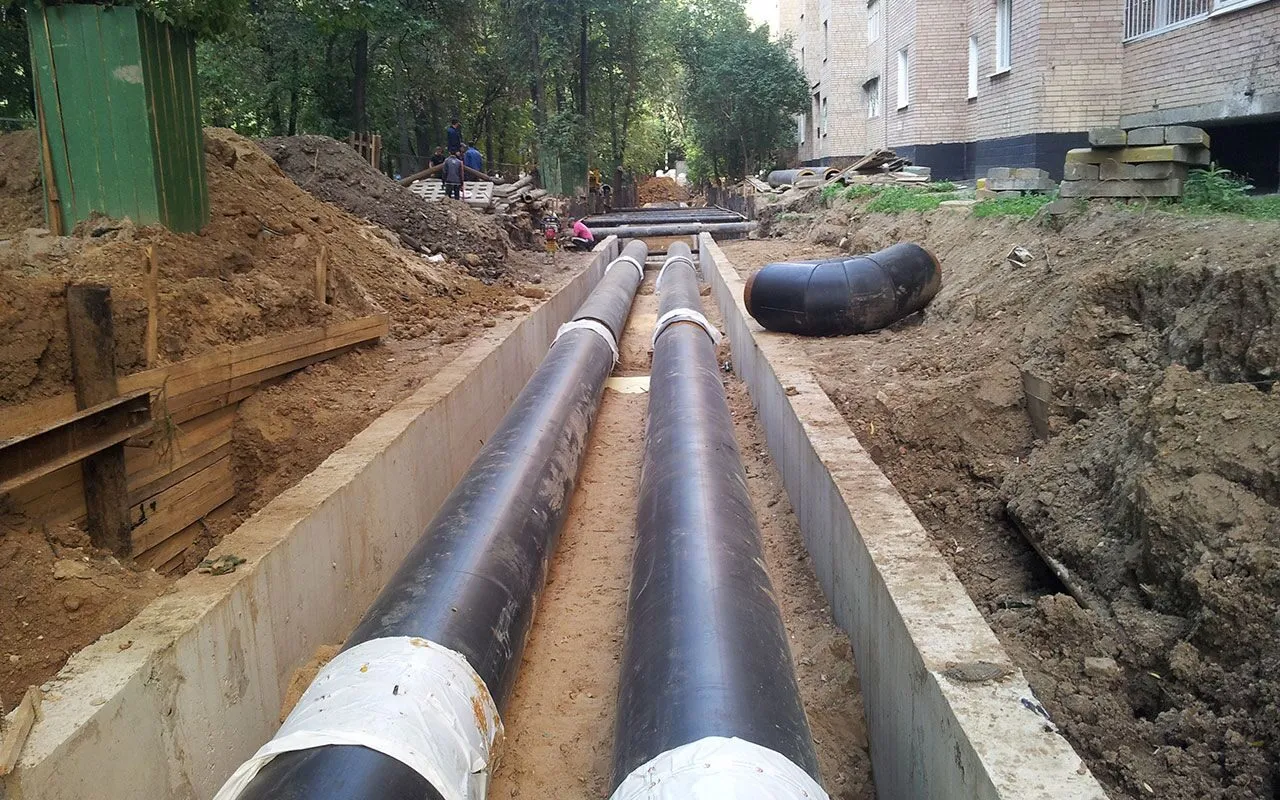

Монтаж труб

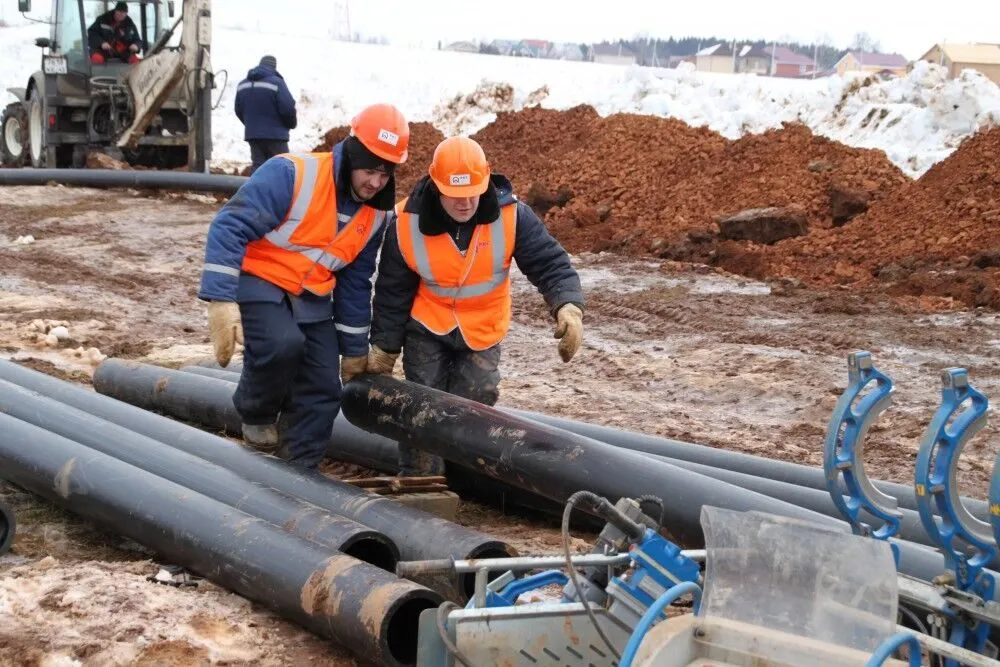

Трубы укладываются на песчаную подушку с соблюдением уклона для самотечного стока. Соединяют трубы с помощью сварки или фитингов.

Для защиты от коррозии и механических повреждений трубы могут быть изолированы специальными материалами. После укладки труб проводится опрессовка для проверки их герметичности.

Обратная засыпка котлована и восстановление покрытия

Котлован засыпается песком слоями, каждый из которых тщательно трамбуется. Верхний слой засыпается плодородным грунтом для восстановления растительного покрова.

На газонах восстанавливается травяной покров. При повреждении дорожного покрытия производится его ремонт.

К преимуществам открытого метода относятся:

• простота реализации;
• возможность визуального контроля качества работ.

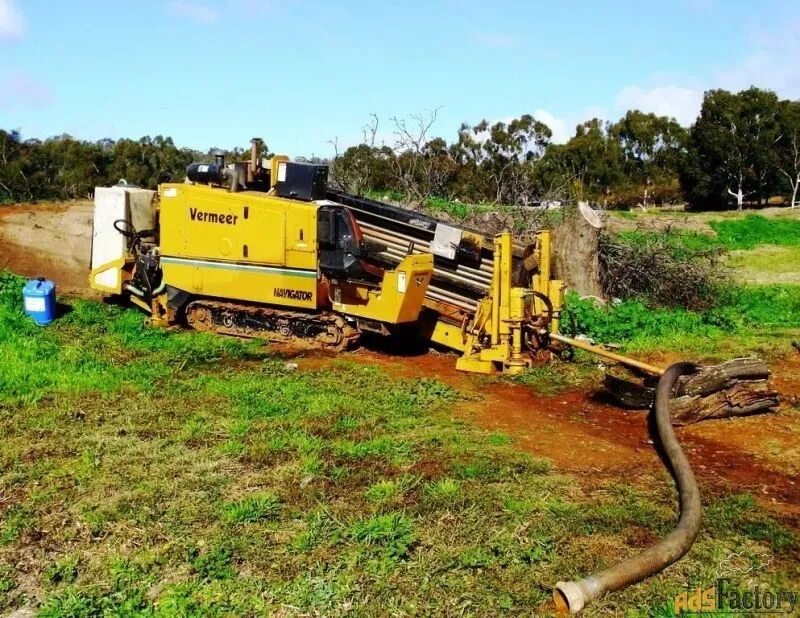

Метод ГНБ

Котлован нужен и в другом случае — при использовании метода горизонтально-направленного бурения.

Этот метод применяется в случаях:

• если технически невозможно устройство траншей;
• когда есть административный запрет на их устройство;
• нужно обойти природные или инфраструктурные препятствия (водоемы, ж/д и автодороги, жилые микрорайоны).

Принимая решение о проколе под дорогой или другим объектом, важно рассчитать размер котлована (приямка), чтобы минимизировать воздействие на окружающую среду и инфраструктуру.

Процедура подсоединения к централизованной трубопроводной магистрали

Чтобы подключиться к магистральному водопроводу, нужно действовать в следующем порядке:

1. Получение технических условий в водоснабжающей организации.
2. Подготовка к подключению.
3. Подключение к магистрали.
4. Оформление акта

Сначала нужно обратиться в водоканал с заявлением о подключении к централизованной системе водоснабжения и предоставить необходимые документы (планы участка, разрешение на строительство и т.д.), затем согласовать точки подключения, диаметры трубы и другие технические параметры.

Проложить трубопровод, в т.ч. подготовить траншею от точки подключения до объекта, установить запорную арматуру на вводе, смонтировать фильтр грубой очистки.

Отключить участок магистрали, на котором будет производиться подключение. Выполнить сварку или использовать другой метод соединения труб. Провести опрессовку соединения для проверки герметичности.

Составить акт о выполненных работах. Зарегистрировать подключение в водоканале.

Подходящие варианты источников снабжения водой

Источники снабжения водой могут быть такими:

• централизованный (магистральный) водопровод;
• локальный водопровод;
• автономный источник (скважина, колодец, резервуар).
• природный источник.

Выбор источника зависит от конкретных условий и потребностей потребителя.

Разновидности труб для монтажа внешней водопроводной системы

Для монтажа наружных сетей чаще всего используются трубы из полиэтилена низкого давления (ПНД) и полипропилена. Они отличаются высокой прочностью, коррозионной стойкостью и длительным сроком службы.

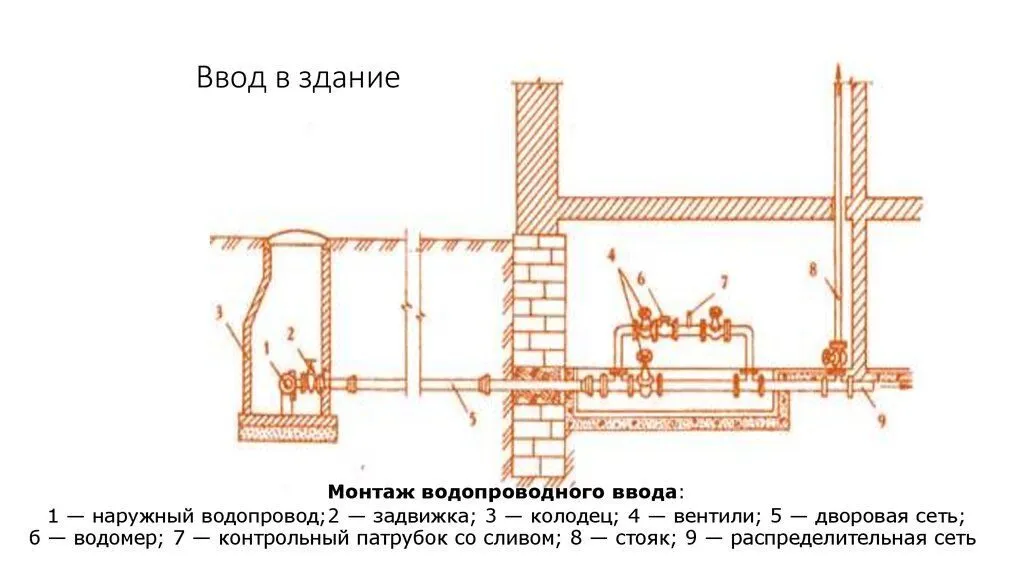

Укладка трубопроводной системы через отверстие в основании здания

Укладка труб через отверстие в основании здания требует особой осторожности. Трубы должны быть надежно закреплены и изолированы от воздействия внешних факторов.

Эта зона особенно подвержена промерзанию из-за свойств бетона впитывать воду.

В месте, где водопроводная магистраль проходит через основание дома, необходимо установить специальный кожух из трубы большого диаметра. Кожух может быть изготовлен из металла или пластика.

Чтобы защитить фундамент от подземных вод, вокруг трубопровода следует уложить теплоизоляцию и гидроизоляцию. Для этого можно использовать канат и глину или герметики.

Не рекомендуется заводить трубу под фундамент. Если уровень грунтовых вод высокий, необходимо тщательно герметизировать стенки колодца. Канализационные и водопроводные трубы должны входить в здание на расстоянии более полутора метров друг от друга.

Монтаж водопроводных труб под дорожным полотном

Монтаж труб под дорожным полотном требует специального оборудования и соблюдения технологической последовательности.

Применяют открытый (нужны траншеи и остановка движения) и закрытый (бестраншейный) способ. При закрытом способе есть 4 метода: санация (прокладка в старой трубе), прокол, бурение и продавливание.

Разновидности локальных водопроводных систем

Локальные водопроводные системы обслуживают небольших, отдельно расположенных потребителей, например, таких:

• Отдельно стоящие здания, микрорайоны, группы зданий.
• Небольшие промышленные предприятия, животноводческие фермы.
• Военные гарнизоны.
• Изыскательские партии, метеорологов.

Такие системы характеризуются неравномерностью водопотребления, автономным источником и могут проектироваться в 2-х разновидностях (комбинированные или с 1 узлом подачи воды)

Укладка водопроводной системы

Укладка водопроводной системы должна производиться с соблюдением всех технологических требований. Трубы должны быть уложены с уклоном для самоочищения системы.

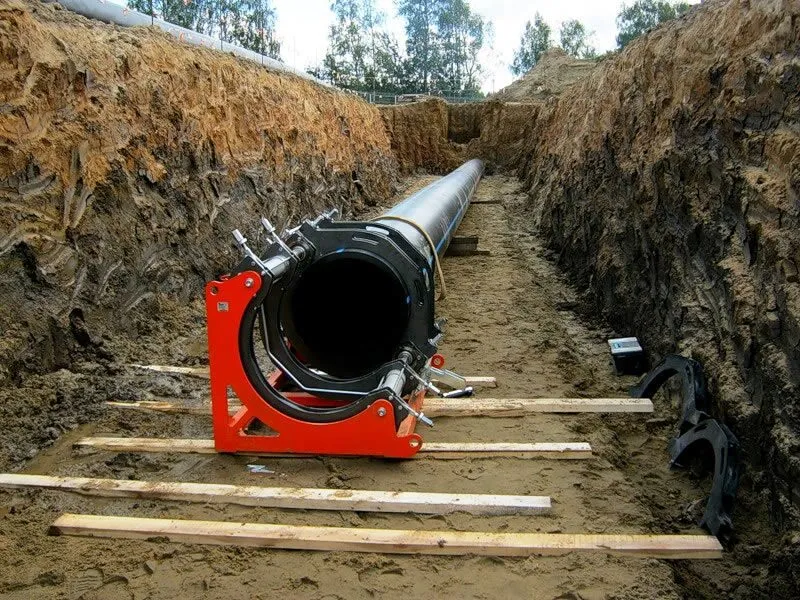

Водопроводные сети из полимерных материалов

Водопроводные системы из полимерных материалов отличаются высокой надежностью и долговечностью. Они не подвержены коррозии и легко монтируются.

Особенности грунта

Особенности основания оказывают существенное влияние на выбор материалов и способ монтажа водопровода. Если основание рыхлое, необходимо устройство специальной песчано-гравийной подушки, а на скальном основании трубопровод должен быть дополнительно закреплен.

Заключение

При прокладке внешней водопроводной системы важно учесть многие факторы, чтобы обеспечить надежность, долговечность и эффективность работы системы.

Соблюдение рекомендаций и технологий монтажа позволит создать качественную и долговечную систему водоснабжения.
