Зачем нужно правильно строить канализацию
Устройство наружной канализации — это, пожалуй, самый недооцененный, но критически важный этап строительства частного дома. Если внутренняя система отвечает за комфорт, то внешняя — за здоровье жильцов, экологию участка и долговечность фундамента. Неправильно смонтированная система быстро приведет к проблемам, которые придется решать за высокую цену.
По данным статистики, около 30% аварий и внештатных ситуаций в сфере частного водоотведения напрямую связаны с нарушениями при проектировании и прокладке наружных сетей. Речь идёт о постоянных засорах, неприятных запахах, а в худшем случае — о затоплении подвала или разрушении дренажной системы участка.
Наша цель в этом пошаговом руководстве по строительству наружной канализации — дать вам знания, которые позволят вам либо уверенно контролировать работу подрядчиков, либо самостоятельно выполнять работы в соответствии со всеми строительными нормами.
Нормативная база: без чего не обойтись при строительстве канализации
В России строительство наружной канализации строго регламентировано. Игнорирование этих документов — прямой путь к штрафам или невозможности ввода системы в эксплуатацию.
Основные ориентиры для частного дома:
- СНиП 2.04.01-85 («Внутренний водопровод и канализация зданий») — содержит основные требования к расчету внутренних стоков, которые переходят во внешние.
- СП 32.13330.2018 («Канализация. Наружные сети и сооружения») — основной документ, регламентирующий строительство наружной канализации, глубину заложения, уклон и материалы.
- СанПиН 2.1.5.980-00 («Гигиенические требования к охране прибрежных вод») — критически важен, если ваш выпуск сточных вод приближается к водоемам или границам участка.
Основные требования к расположению системы водоотведения
- Расстояние от фундамента дома: Минимальное расстояние от стены здания до наружной самотечной линии канализации должно составлять не менее 3 метров. Это требование снижает риск попадания сточных вод под фундамент в случае аварии или трещины в трубе.
- Уклон канализационных труб: Это золотое правило. Минимально допустимый уклон для труб диаметром 110–150 мм составляет 1–2 см на погонный метр (или 1–2%). Меньший уклон приведет к застою и засору, больший — к потере твердых частиц и повреждению труб.
- Расстояние до источника питьевой воды: Расстояние до колодцев или скважин с питьевой водой должно составлять не менее 50 метров (в зависимости от типа грунта может быть увеличено).
Этап планирования канализации
Расчет нагрузки водоотведения
Для частного дома, в котором проживает 3–5 человек, обычно принимают расчетный расход стоков 150–200 литров на человека в сутки. Это влияет на диаметр труб и объем септика (или накопительной емкости).
Выбор типа системы: самотечная или напорная
В большинстве частных домов используется самотечная система.
- Самотечная (гравитационная): Стоки движутся за счет уклона. Это самая надежная и простая система, требующая минимального обслуживания. Идеально подходит, если септик расположен ниже уровня выхода из дома.
- Напорная (принудительная): Используется, когда септик или очистная станция расположены выше уровня выхода из дома (например, в низине). Стоки перекачиваются с помощью специального насоса (фекального или дренажного). Это сложнее и дороже, но необходимо при сложном рельефе.
Схема участка и трассировка
Нарисуйте план участка. На нем должны быть отмечены:
- Точки сброса (выпуск из дома).
- Точки контроля (ревизионные и смотровые колодцы).
- Конечное сооружение (септик, ЛОС или накопительная емкость).
- Границы участка и расположенные на нем источники воды.
Материалы для строительства наружной канализации
Выбор труб напрямую влияет на срок службы всей системы.
| Материал | Плюсы | Минусы | Применение |
|---|---|---|---|
| ПВХ (оранжевые/коричневые раструбные) | Низкая цена, малый вес, устойчивость к коррозии, простота монтажа. | Относительно хрупкие при сильных морозах, не всегда подходят для глубокого залегания. | Основной материал для наружной самотечной канализации (диаметр 110 мм). |
| Полипропилен (PPR/ПНД) | Высокая прочность, морозостойкость, долговечность. | Чем выше цена, тем сложнее монтаж (сварка или компрессионные фитинги). | Напорные участки, глубокие траншеи, промышленные объекты. |
| Чугун (Серый) | Исключительная прочность, долговечность, соответствие старым нормам. | Тяжёлый, дорогой, со временем подвержен коррозии. | Участки с высоким уровнем грунтовых вод или сложным грунтом (сейчас используются редко). |
Рекомендация инженера! Для большинства частных домов оптимальным выбором являются оранжевые канализационные трубы из ПВХ диаметром 110 мм (или 150 мм при большом расходе воды) для самотечных участков.
Сопутствующие элементы при строительстве канализации
- Смотровые и ревизионные колодцы: Необходимы для прочистки системы на поворотах и через каждые 20–30 метров прямой линии.
- Люки: Пластиковые (для небольших нагрузок) или чугунные (для проезда транспорта).
- Песчаная подушка и обсыпка: Крупнозернистый песок или непучинистый щебень.
Пошаговая инструкция по укладке труб канализации
🔔 ВАЖНО: Это основа всего проекта. Ваша задача — обеспечить правильный уклон и надёжное соединение.👍
Разметка территории
С помощью колышков и строительного шнура обозначьте ось будущей траншеи. Разметьте места для колодцев. Если уклон небольшой (например, перепад в 1 метр на 40 метров длины), заранее рассчитайте необходимую глубину траншеи в каждой точке.
⚠️ ВНИМАНИЕ! Прежде чем приступить к земляным работам, обязательно вызовите специалистов для обозначения существующих подземных коммуникаций (газ, электричество, вода). Не начинайте копать без вызова службы «112»! ⚠️
Земляные работы (копка траншеи)
Глубина заложения определяется в первую очередь уровнем промерзания грунта в вашем регионе (в средней полосе России это 1,4–1,7 метра). Канализационная труба должна проходить ниже этой отметки, чтобы избежать замерзания стоков зимой.
✔️ Важно: ширина траншеи должна быть на 30–40 см больше диаметра трубы (с каждой стороны), чтобы было место для укладки подушки и засыпки.✔️
Подготовка основания (песчаная подушка)
На дно траншеи засыпается слой непучинистого материала (песка или мелкого щебня) толщиной 10–15 см. Этот слой тщательно выравнивается и утрамбовывается. Подушка необходима для равномерного распределения нагрузки и защиты трубы от острых камней.

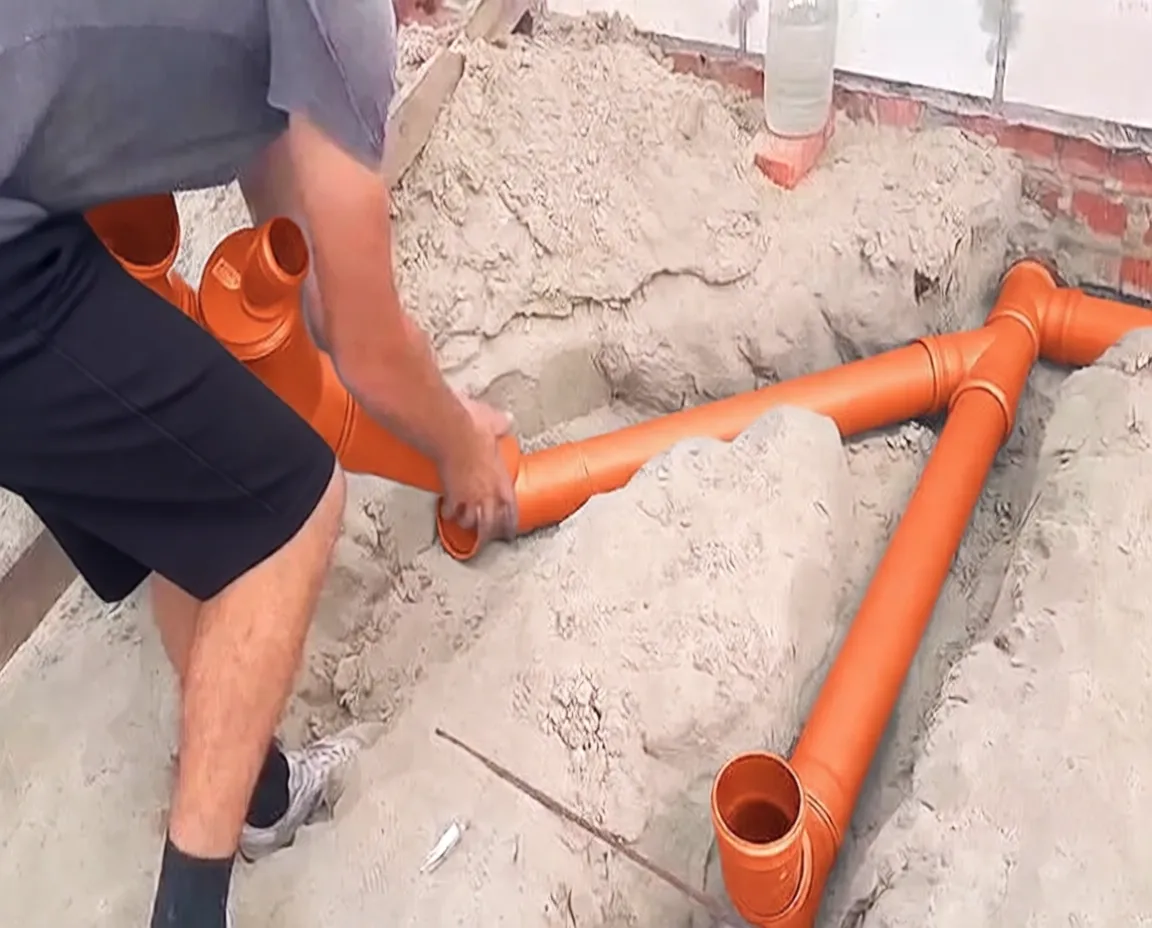

Укладка труб и контроль уклона
Трубы укладываются раструбом (расширенным концом) по направлению движения стоков (т. е. к септику).
- Проверка уклона: Это критически важно. Используйте строительный уровень или, что ещё надёжнее, гидроуровень или лазерный нивелир.
- Практический совет: для 10-метровой трубы диаметром 110 мм уклон в 2 % (2 см на метр) составит 20 см. Отмерьте эту высоту от уровня грунта.
- Соединение: Трубы стыкуются плотно. Для лучшей герметизации используйте специальную силиконовую смазку или глицерин на уплотнительных кольцах.
- Первый колодец (ревизионный): Установите первый колодец сразу после выхода из дома или на первом повороте. Он должен быть установлен строго вертикально и забетонирован по основанию.

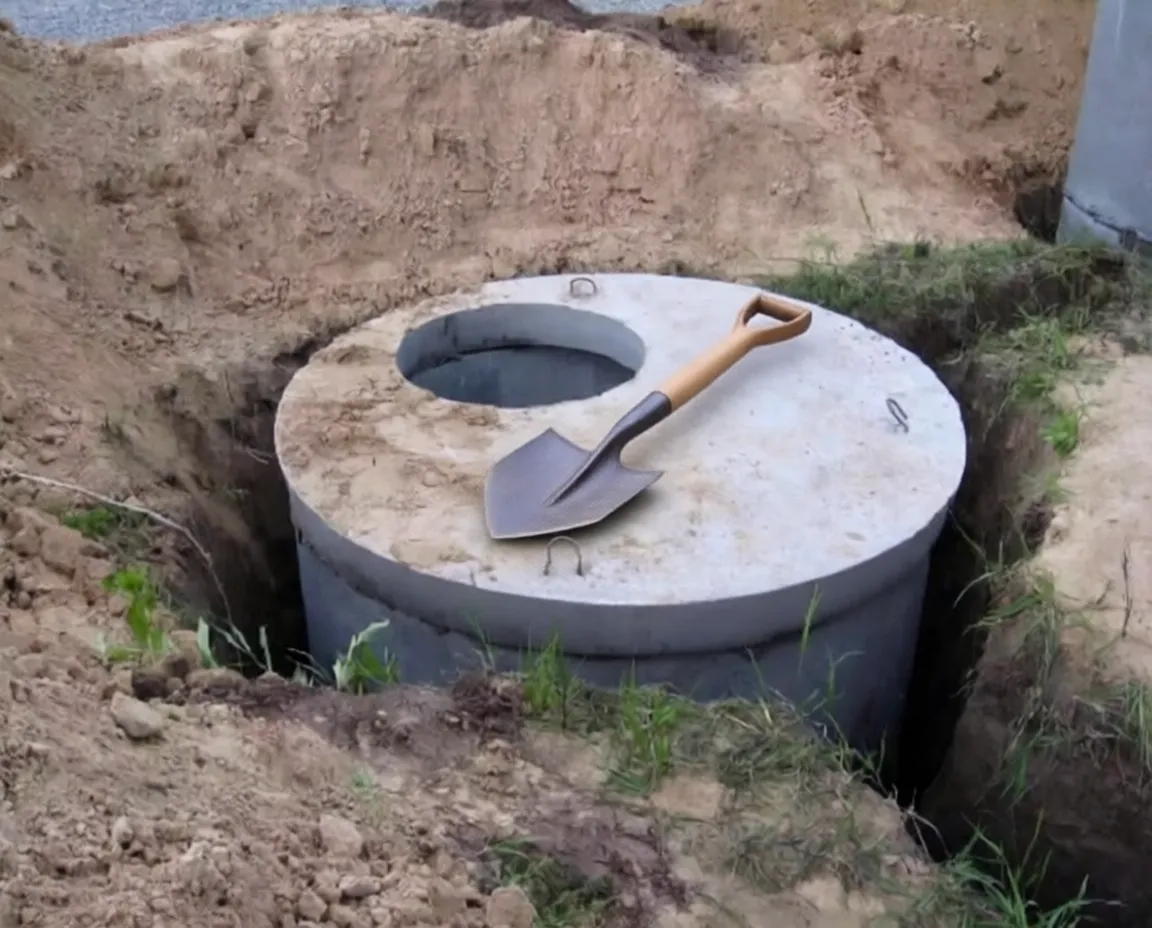

Установка смотровых и ревизионных колодцев
Колодцы служат точками доступа для прочистки. Они устанавливаются на всех поворотах, а также через каждые 20–30 метров прямой линии. Верхняя часть горловины колодца должна находиться на уровне поверхности земли (для удобства обслуживания).
Обратная засыпка и уплотнение
После того как вся трасса уложена, проверена на герметичность и уклон, производится обратная засыпка.
- Первый слой (обсыпка): Сначала труба обсыпается чистым песком или мелким щебнем слоем 15–20 см со всех сторон. Это защищает стенки трубы от давления грунта.
- Уплотнение: Песок необходимо полить водой, чтобы избежать проседания грунта в будущем.
- Основная засыпка: Далее можно засыпать вынутый грунт, послойно утрамбовывая его каждые 30 см, чтобы избежать проседания дорожек или газона над траншеей.
Инструменты и примерное оборудование
Для самостоятельного выполнения работ вам понадобится следующий базовый набор:
| Инструмент/Материал | Примерная стоимость (2024 год, Россия) | Примечание |
|---|---|---|
| Труба ПВХ (110 мм, 3 м) | от 400 руб./шт. | Требуется в зависимости от длины |
| Фасонные части (отводы, тройники) | от 150 руб./шт. | Зависят от схемы |
| Смотровой колодец (комплект) | от 5 000 рублей. | Минимум 2–3 штуки. |
| Саперная/штыковая лопата | от 800 руб. | Для копки |
| Строительный уровень (2 м) или гидроуровень | от 1000 рублей. | Крайне важен для контроля уклона |
| Песок (для подушки и посыпки) | ~1500 руб./тонна | Объём зависит от длины траншеи |
| Вибротрамбовка (аренда) | от 1500 руб./сутки | Для качественного уплотнения |
10 типичных ошибок при строительстве наружной канализации (и как их избежать)
Несоблюдение норм СНиП по канализации в частном доме чаще всего приводит к следующим фатальным ошибкам:
| № | Ошибка | Последствие | Как избежать |
|---|---|---|---|
| 1 | Уклон менее 1 % | Застой, постоянные засоры, накопление жиров и отложений. | Используйте лазерный нивелир или гидроуровень для контроля отклонения в 2 см на 1 метр. |
| 2 | Слишком большой уклон (>3%) | Слишком высокая скорость потока воды, «утечка» воды, при которой остаются твёрдые частицы. | Строго соблюдайте регламент уклона в 1–2 %. |
| 3 | Игнорирование проверок | Невозможно прочистить трубу, не раскопав её полностью. | Установите смотровой колодец на каждом повороте и через каждые 20–30 м на прямой линии. |
| 4 | Отсутствие песчаной подушки | Точечное давление грунта, растрескивание пластиковой трубы. | Всегда делайте подушку из песка толщиной 10–15 см и боковую обсыпку. |
| 5 | Слишком близко к дому | Протечки могут подмывать фундамент и приводить к его проседанию. | Соблюдайте минимальное расстояние в 3 метра от фундамента. |
| 6 | Использование труб ПНД (чёрных) вместо раструбных (оранжевых) | Чёрные трубы (для воды) не обладают достаточной жёсткостью и герметичностью для сточных вод. | Для самотечной наружной канализации используйте только специальные оранжевые канализационные трубы. |
| 7 | Установка колодцев не по уровню | Вода скапливается в колодце, а не уходит дальше. | При установке строго контролировать вертикальность горловины. |
| 8 | Резкие повороты (на 90°) | Место сбора мусора и образования пробок. | Используйте отводы под углом 45° или меняйте направление только через ревизионный колодец. |
| 9 | Прокладка ниже уровня промерзания | Замерзание стоков в зимний период, авария. | Узнайте местные нормы глубины промерзания и проложите трубу на 20–30 см ниже этой отметки. |
| 10 | Неправильное соединение труб | Протечки и попадание нечистот в грунт. | Перед сборкой тщательно очистите раструб и уплотнительные кольца. |
Примерный расчет стоимости строительства наружной канализации (50 метров)
Исходные данные:
- Длина трассы: 50 метров.
- Глубина: 2 метра.
- Материал: трубы из ПВХ, песчаная обсыпка.
| Статья расходов | Ед. измерения | Объем | Примерная цена за единицу (руб.) | Итого (руб.) |
|---|---|---|---|---|
| Труба ПВХ 110 мм (3 м) | шт. | 17 | 500 | 8 500 |
| Фасонные части (тройники, отводы) | компл. | 1 | 5 000 | 5 000 |
| Смотровой колодец (комплект) | шт. | 3 | 8 000 | 24 000 |
| Песок (с доставкой) | тн | 15 | 1 500 | 22 500 |
| ВСЕ МАТЕРИАЛЫ (примерно) | 60 000 | |||
| Земляные работы (копка, 50 погонных метров) | м.п. | 50 | 1 200 | 60 000 |
| Укладка, сборка, обратная засыпка (работа) | м.п. | 50 | 1 500 | 75 000 |
| ИТОГО РАБОТЫ (примерно) | 135 000 | |||
| ОБЩАЯ СТОИМОСТЬ ПРОЕКТА (без септика) | ~195 000 рублей. |
Советы по обслуживанию
Правильно выполненное строительство наружной канализации гарантирует вам десятилетия беспроблемной эксплуатации. Однако систему нужно беречь.
- Не выбрасывайте «запрещённые» предметы: бумажные полотенца, влажные салфетки, средства гигиены и наполнитель для кошачьего туалета — главные враги системы. Они не растворяются, а скапливаются в трубах и колодцах.
- Профилактическая промывка: раз в 2–3 года рекомендуется проводить гидродинамическую промывку труб под высоким давлением, особенно если у вас длинные прямые участки или есть подозрение, что в трубах начали образовываться жировые отложения.
- Контроль люков: регулярно проверяйте, надёжно ли закрыты крышки люков, чтобы исключить попадание в систему крупного мусора, листвы или грызунов.
Когда звать профессионалов?
Если вы столкнулись с серьёзным засором, который не устраняется бытовым тросом, или если появился неприятный запах, который не исчезает после прочистки, немедленно вызывайте специалистов с илососной машиной или гидродинамической установкой. Попытки самостоятельно устранить серьёзный засор могут привести к повреждению труб.
