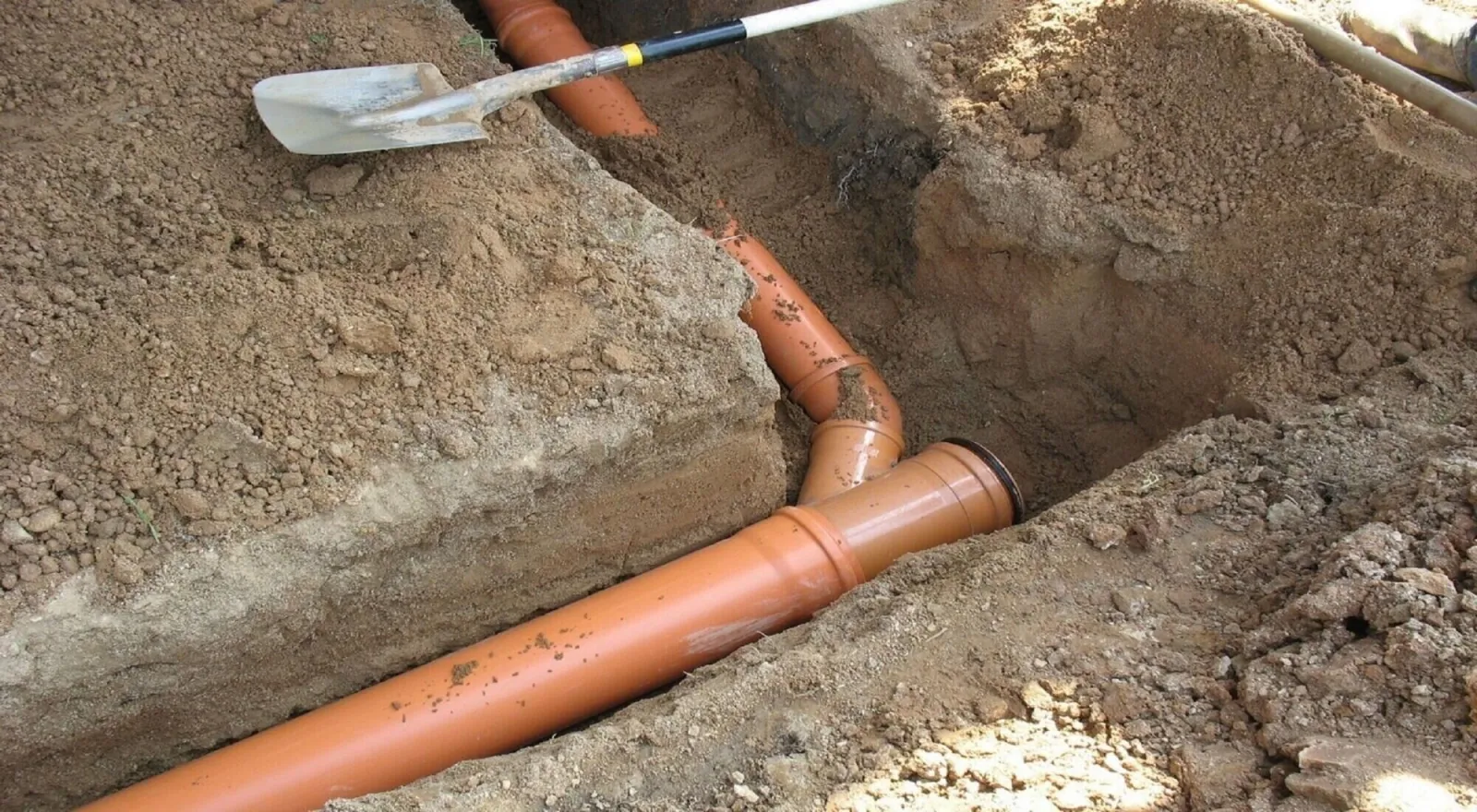

Комфортное проживание в доме сложно представить без обустроенных коммуникаций, в частности, канализации. В этой статье мы расскажем об особенностях прокладки канализационной системы в земле — что нужно учитывать, как подобрать оптимальную глубину и диаметр труб.
Необходимость определения глубины прокладки канализации
Определяя глубину прокладки канализационных труб, можно решить, что чем глубже их проложить, тем лучше. Эта логика понятна — кажется, что так можно застраховаться от промерзания системы, и она будет работать максимально эффективно.
Больше всего проблем возникает при подмывании грунта — канализационные трубы, не выдержав давления, могут лопнуть.
Во избежание проблем при проектировке канализации следует учитывать нормы и правила, закрепленные в СНиП 2.04.03-85. В этом положении учитывается влияние климатических условий в разных регионах на прокладку канализационных труб. Наиболее важный фактор — глубина промерзания грунта. Также в нормах учтён опыт эксплуатации канализации для разных регионов.
Глубина прокладки канализации по СНиП 2.04.03-85
Нормы и правила, регулирующие прокладку наружных канализационных сетей, имеют номер 2.04.03-85. В этом положении также регламентируется диаметр труб и угол их наклона при прокладывании. Угол зависит от диаметра и может составлять 0,8–2 см на 1 м системы.
Глубина траншей для труб также определяется СНиП 3.02.01-87. Минимальной глубиной прокладки канализации считается 0,7 метра, однако на деле эта величина варьируется и зависит от конкретного региона. В районах с суровым климатом потребуется глубина 1,25 м, а в северных она будет составлять от 3 метров.
Прокладка внутренних канализационных сетей регулируется СНиП 2.04.01-85. В разделе 15.1 прописывается расположение отводных труб, их диаметр и наклон. Как и в наружных системах, угол зависит от размера трубы. Для узких установлен наклон около 3 см на 1 метр, а для широких с диаметром от 85 см и выше этот параметр равен 2 см. Также в СНиП 2.04.01-85 закреплено, как располагать сантехнику в доме.
Помимо этого, нормы и правила регламентируют, как должен производиться монтаж системы и какой должна быть охранная зона.
Минимальная глубина залегания канализационных труб
При отсутствии данных об эксплуатации системы, минимальную глубину прокладки сети канализации устанавливают, исходя из следующего правила: трубы должны располагаться на 30–50 см выше уровня промерзания грунта. Глубина, считая от поверхности, при этом должна составлять не менее 70 см. Если сеть прокладывается под забетонированной площадкой или под автомагистралью, минимальную глубину увеличивают до 0,9–1 м.
Максимальная глубина закладки канализационных труб
Оптимальная глубина, согласно СНиП — на 30 см выше уровня промерзания, но не менее 70 см. Не стоит перестраховываться и прокладывать траншеи глубже, чем это установлено правилами для вашего региона. Это усложнит как саму прокладку труб, так и обслуживание системы в дальнейшем.
Кроме того, увеличение глубины не оправдывает себя: по трубам проходят сточные воды комнатной температуры, что препятствует их замерзанию. К тому же при простое канализации вода в ней отсутствует и, соответственно, не замерзает.
Основные правила определения глубины
Помимо технических предписаний, в СНиП 85 года закреплены и другие правила, которым нужно следовать при прокладке труб наружной канализации.
Глубина прокладки труб высчитывается от их низа, также важно учитывать следующие требования:
- для предупреждения размытия грунтовыми водами участок под канализационную сеть предварительно нужно как следует утрамбовать и уплотнить;
- дополнительно требуется обустроить колодец в месте сильного изгиба системы — он необходим для её обслуживания и ремонта, замены неисправных частей.
Глубина промерзания грунта
Как уже было сказано, глубина промерзания — ключевая характеристика при определении уровня прокладки сети канализации. В таблице ниже приведём значения этого параметра для нескольких городов России и разных типов почв.
Город/тип почвы | глинистый грунт, м | песчаный (мелкий песок, супесь), м | крупный песок (гравелистый), м |
|---|---|---|---|
Архангельск |
1,56 |
1,9 |
2,04 |
Вологда |
1,43 |
1,74 |
1,86 |
Екатеринбург |
1,57 |
1,91 |
2,04 |
Казань |
1,43 |
1,75 |
1,87 |
Курск |
1,06 |
1,29 |
1,38 |
Москва |
1,1 |
1,34 |
1,44 |
Нижний Новгород |
1,45 |
1,76 |
1,89 |
Новосибирск |
1,83 |
2,23 |
2,39 |
Глубина промерзания грунта — важный, но не единственный параметр, от которого зависит глубина прокладки канализации. Также на эту величину влияет материал, из которого сделаны трубы, их диаметр и температура воды.
Материал труб
Ранее при обустройстве канализации в России и странах СНГ повсеместно использовались металлические трубы. По мере распространения пластика в строительной отрасли из него начали изготавливать и канализационные трубы.
Этот материал превосходит металлические изделия по ряду параметров:
- пластиковые трубы меньше весят, нет нужды в спецоборудовании для их прокладки;
- со временем пластик не ржавеет и не растрескивается.
Нередко собственники частных домов переоборудуют старую канализационную сеть, чтобы заменить металлические трубы на пластиковые.
При покупке труб следует учитывать качество их изготовления, так как от этого зависит износостойкость системы. Лучше выбирать продукцию от проверенных фирм, так как она проходит тестирование и изготавливается в строгом соответствии с регламентом по современным технологиям. Срок службы таких пластиковых труб — не один десяток лет.
Диаметр труб
Рекомендованный наружный диаметр сточных труб, согласно нормам — 110 мм. Для большего диаметра потребуются и более широкие траншеи. Также увеличивается сложность монтажа — например, если под домом нет отверстий нужной ширины под вывод канализации, их придётся выдолбить.
Температура воды
Сточные воды обычно имеют температуру, близкую к комнатной. Если канализационная система оборудована без ошибок, вода в ней не скапливается. Промерзание стоков может повлечь за собой выход системы из строя — при замерзании вода расширяется, поэтому трубы деформируются. Чтобы предотвратить это, нужно дополнительно утеплить наружный трубопровод.
Дополнительное утепление

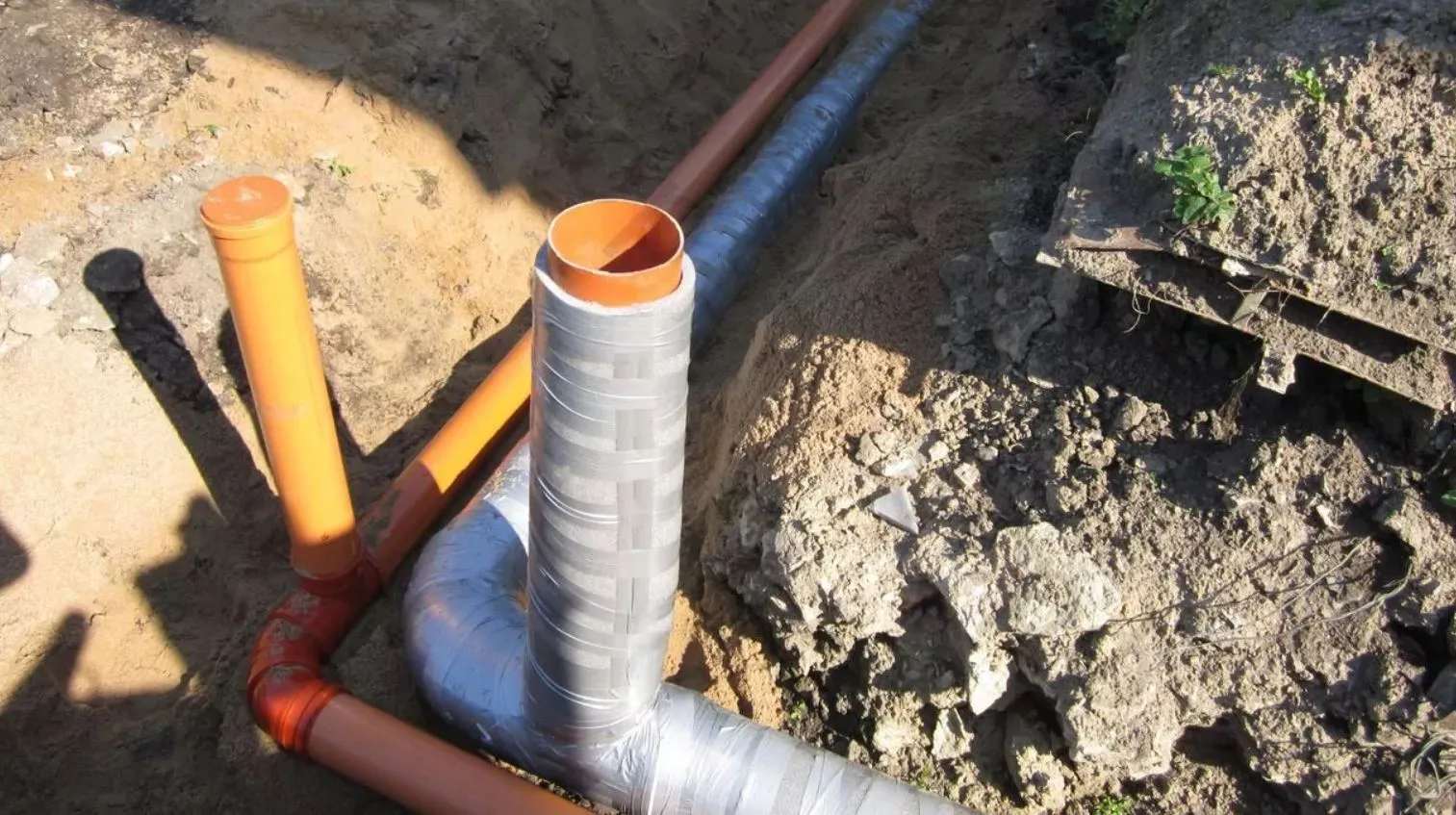

От утепления во многом зависит долговечность и эффективность функционирования канализационной системы. На это требуется обратить особое внимание при обустройстве канализации в регионах с суровым климатом, особенно если трубы прокладываются выше уровня промерзания грунта.
При прохождении стока по трубе она заполняется не только жидкостью, но и водяными парами. Когда температура снаружи опускается ниже нуля, часть трубы, расположенная ближе к поверхности, охлаждается. На ней образуется конденсат, превращающийся в изморозь. Из-за этого иногда образуются засоры.

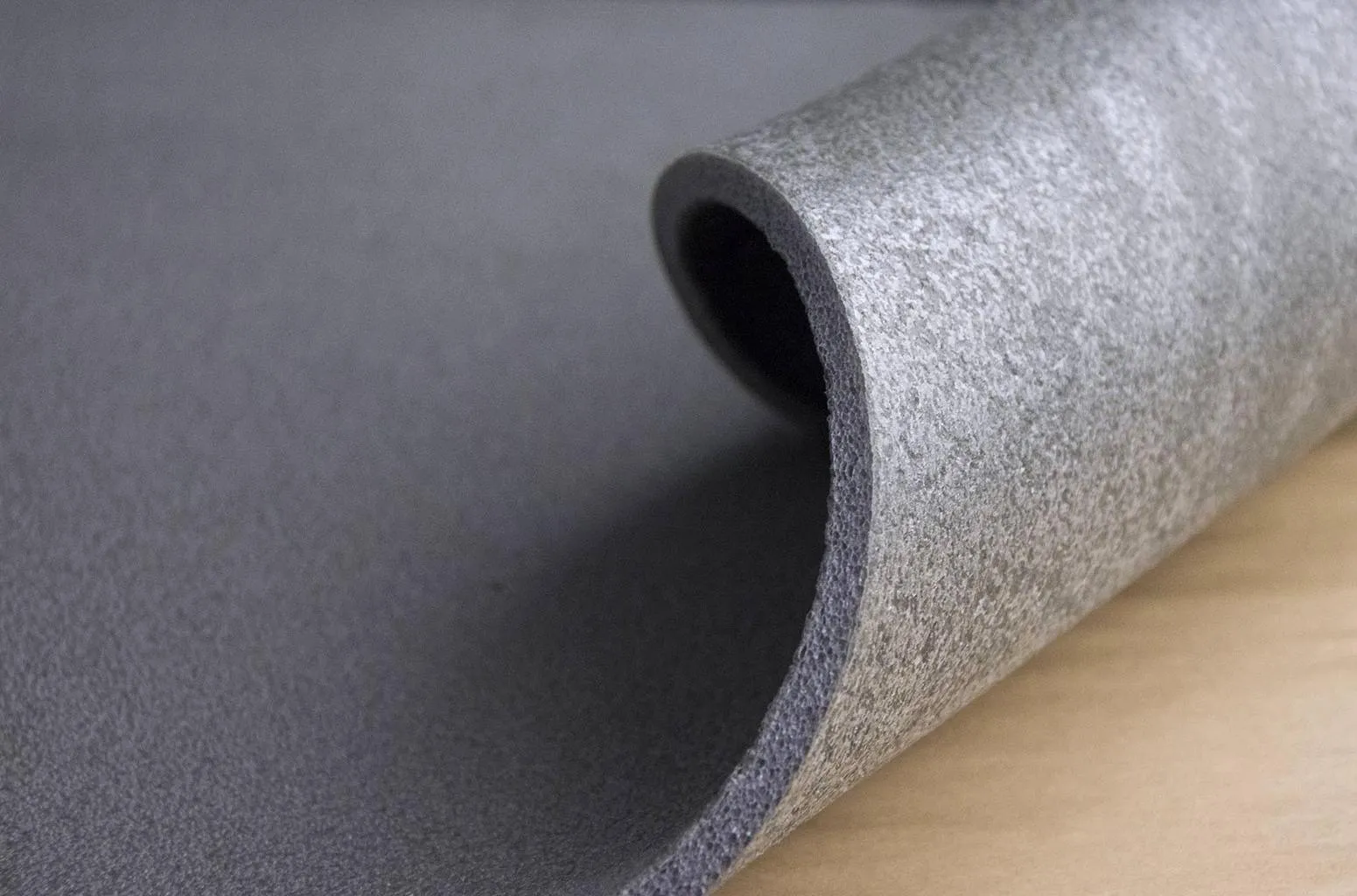

Утеплить трубы не так уж сложно. Сейчас для этого доступно множество разных материалов: пенопласт, теплоизол, вспененный полиэтилен и многие другие утеплители.

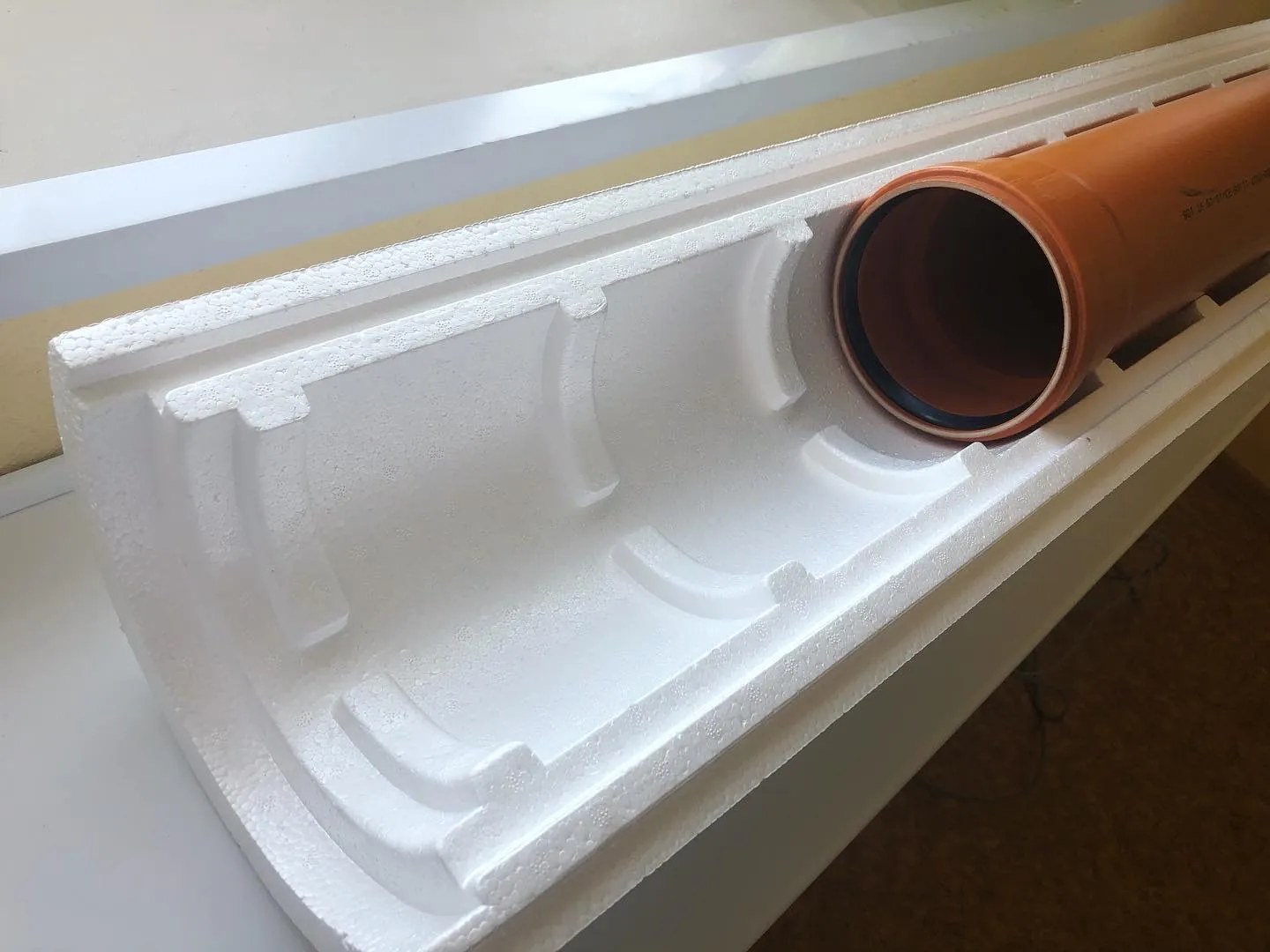

Эти материалы могут быть формованными или продаваться в рулонах. Рулонный материл просто наматывают на трубу при её прокладке. Формованные утеплители выглядят как своеобразный «кожух» — их изготавливают точно по размерам канализационных труб, установленных стандартами.
В регионах с очень холодными зимами для дополнительной защиты также используется греющий кабель — его прокладывают по наружной стороне трубы под теплоизолирующим материалом. В этом случае особое внимание следует уделить герметичности стыков — во избежание просачивания влаги под теплоизоляцию.
Заключение
Итак, выше мы рассмотрели основные правила прокладки канализационных труб. Подведём итог:
- глубина зависит от уровня промерзания почвы и должна составлять не менее 70 см;
- угол наклона также регулируется нормами и зависит от диаметра трубы;
- на глубину прокладывания труб влияет материал, из которого они изготовлены, а также тип грунта;
- нужно позаботиться и об утеплении системы, особенно в регионах с холодными зимами.
Надеемся, этот материал был полезен для вас!
