Объект · жилой комплекс

ЖК «Триумф Парк»: наружная канализация и водопровод

Name: ООО «СТИВ-СТРОЙ»
Address: ул. Новолитовская, 10, 12, Санкт-Петербург, RU
Telephone: +7 (812) 982-79-68

Хоз-бытовая и ливневая канализация с железобетонными колодцами и наружный водопровод из ПНД-труб с домовыми вводами, задвижками и пожарными гидрантами.

Обсудить похожий объект Фотоотчёт · 20 фото

Сети: В1, К1, К2; водопровод и канализация
Диаметры: Ø110–450 мм; и футляр Ø530 мм
Год: 2016

Монтажник уплотняет виброплитой песчаное основание под трубу Ø450 мм у колодца — Фото с объекта Устройство основания под трубу Ø450 мм наружной сети канализации Сети: В1, К1, К2
Фотоотчёт: 20 снимков

01Параметры объекта

Сведения об объекте и параметры сетей

Параметры — по фотоотчёту и подписям к снимкам с объекта. Пунктиром отмечены данные, которые ждут подтверждения компании.

Объект: Жилой комплекс
Заказчик: по запросу
Расположение: по запросу
Год: 2016
Сети: Водопровод (В1), хоз-бытовая (К1) и ливневая (К2) канализация
Канализация: Трубы Ø250, 300, 400 и 450 мм на песчаном основании

Колодцы: Железобетонные, врезка футляра Ø530 мм и трубы Ø225 мм с гидроизоляцией
Водопровод: ПНД-трубы Ø225 мм, тройник ПНД Ø315 мм на электромуфтовой сварке
Домовые вводы: ПНД-трубы Ø110 мм
Арматура: Делительная задвижка DN200, домовые задвижки DN100, пожарные гидранты
Протяжённость сетей: по запросу

Диаметры на объекте — в одном масштабе

Трубы и футляр по подписям фотоотчёта, мм. водопровод канализация футляр

02Задача и решение

От задачи до результата

Задача

Построить для жилого комплекса наружные сети хоз-бытовой и ливневой канализации и наружный водопровод: трубопроводы, колодцы, домовые вводы, запорную арматуру и пожарные гидранты.
Решение

Трубы канализации уложены на песчаное основание с уплотнением виброплитой, колодцы — железобетонные, врезки футляра и труб — с гидроизоляцией. Водопровод — из ПНД-труб Ø225 мм, тройник Ø315 мм — на электромуфтовой сварке, на тройниках — делительная задвижка DN200 и домовые задвижки DN100.
Результат

Построены наружные сети канализации и водопровода, этапы работ зафиксированы в фотоотчёте. Сроки, протяжённость сетей и состав исполнительной документации предоставляем по запросу.

03Канализация · К1, К2

Наружная хоз-бытовая и ливневая канализация

Шесть этапов из фотоотчёта. Номера этапов совпадают с выносками на схеме; нажмите на фото — откроется снимок.

Ø250–450 мм ЖБ-колодцы Футляр Ø530 мм 9 фото

ОбъектЖК «Триумф Парк» СетьКанализация К1, К2 Схемаусловная, без масштаба Лист1

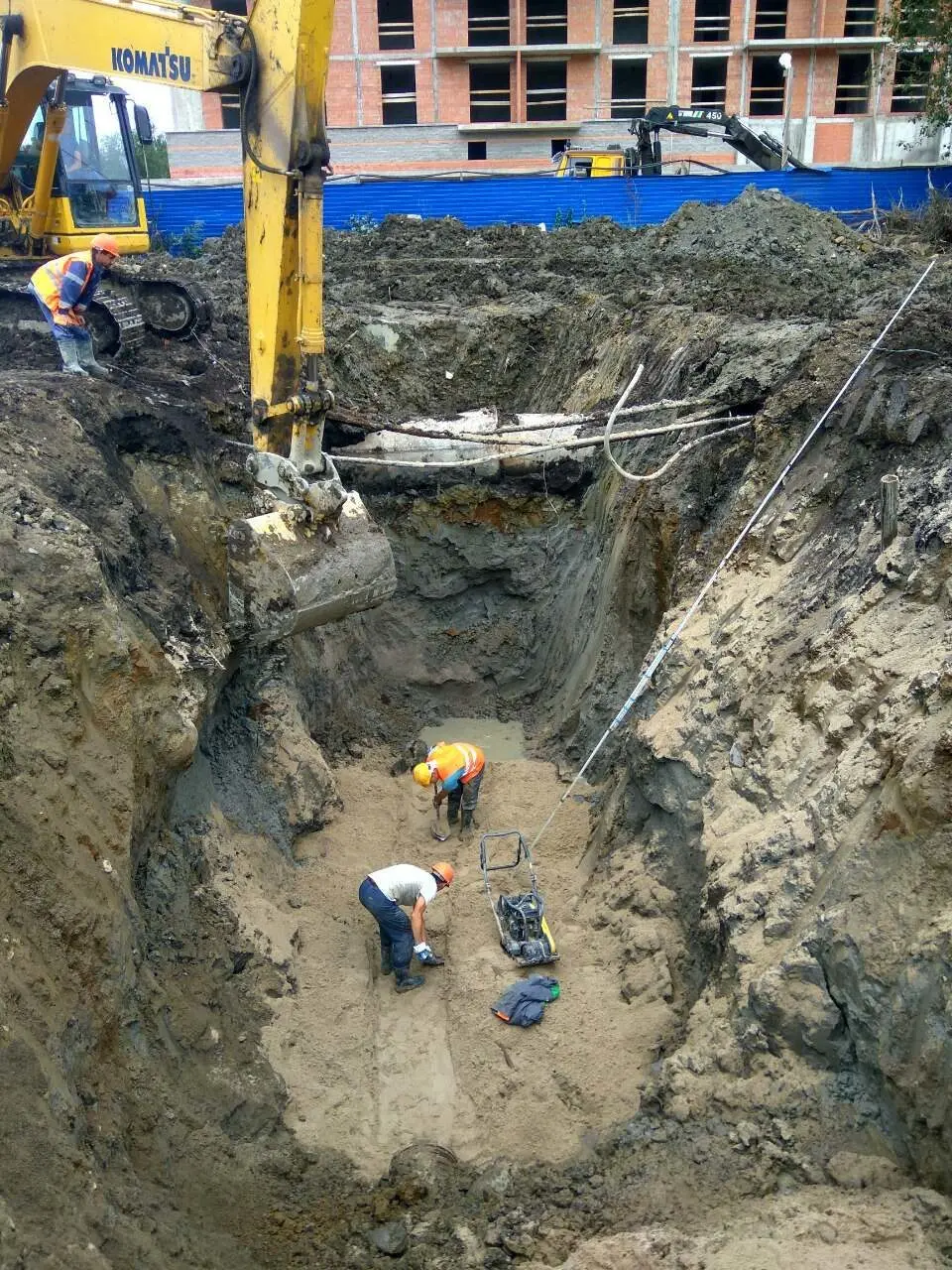

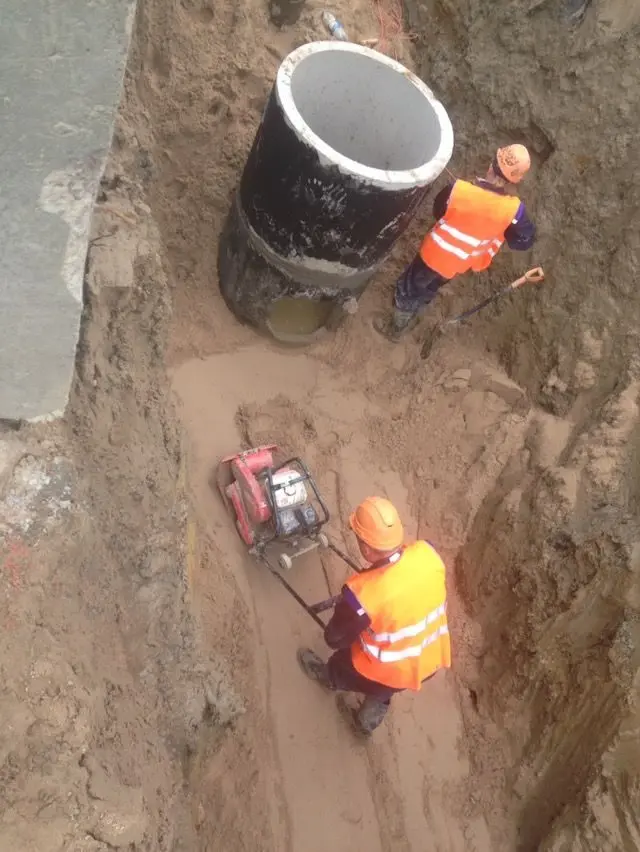

Этап 1. Песчаное основание

Подготовка основания из песка под трубы Ø300, 400 и 450 мм.

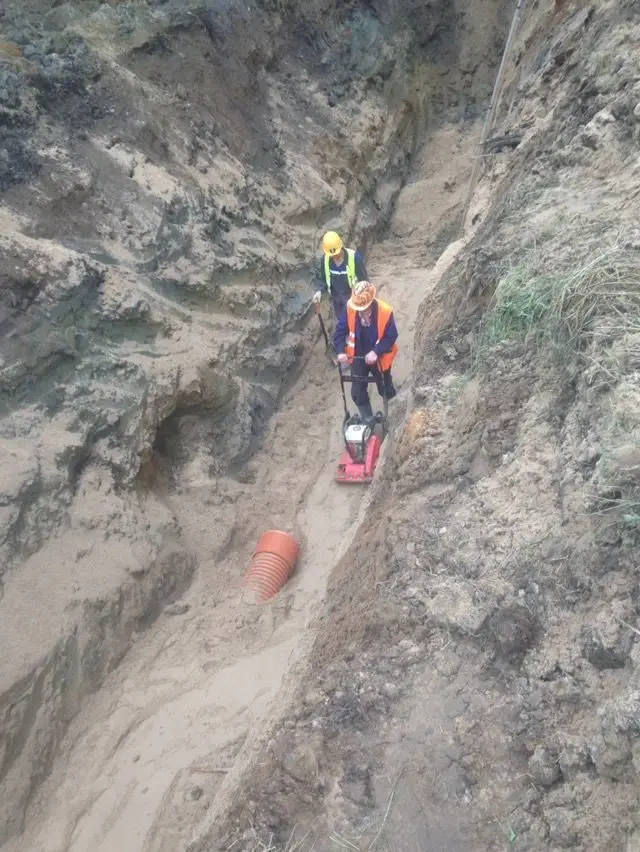

Этап 2. Уплотнение виброплитой

Уплотнение основания перед монтажом трубы Ø250 мм.

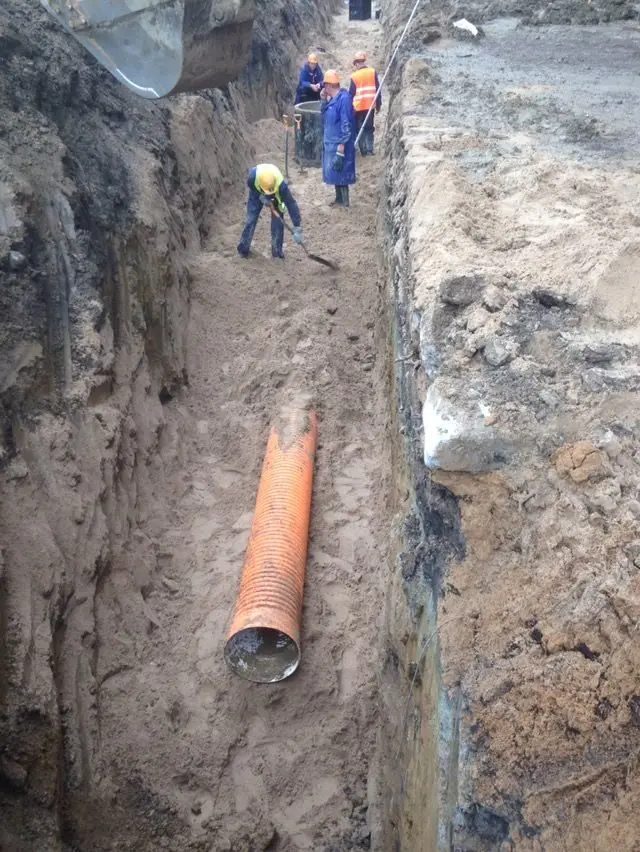

Этап 3. Прокладка труб

Сеть наружной канализации Ø400 мм и сеть хоз-бытовой и ливневой канализации Ø250 мм.

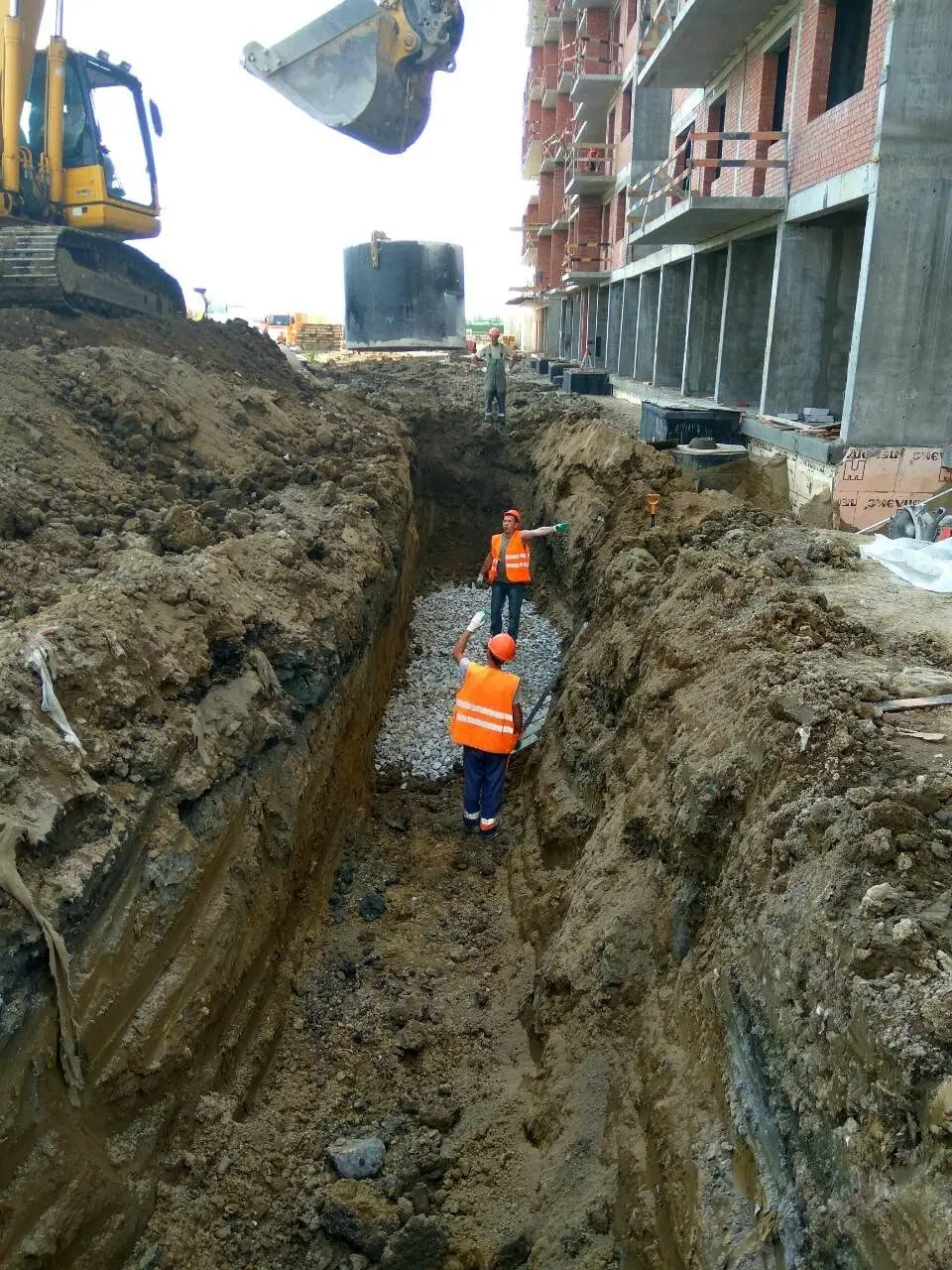

Этап 4. Основание под ЖБ-колодец

Устройство основания под железобетонный колодец 10.9 наружной системы канализации.
Этап 5. Врезка футляра Ø530 мм

Монтаж и врезка футляра в железобетонный колодец.

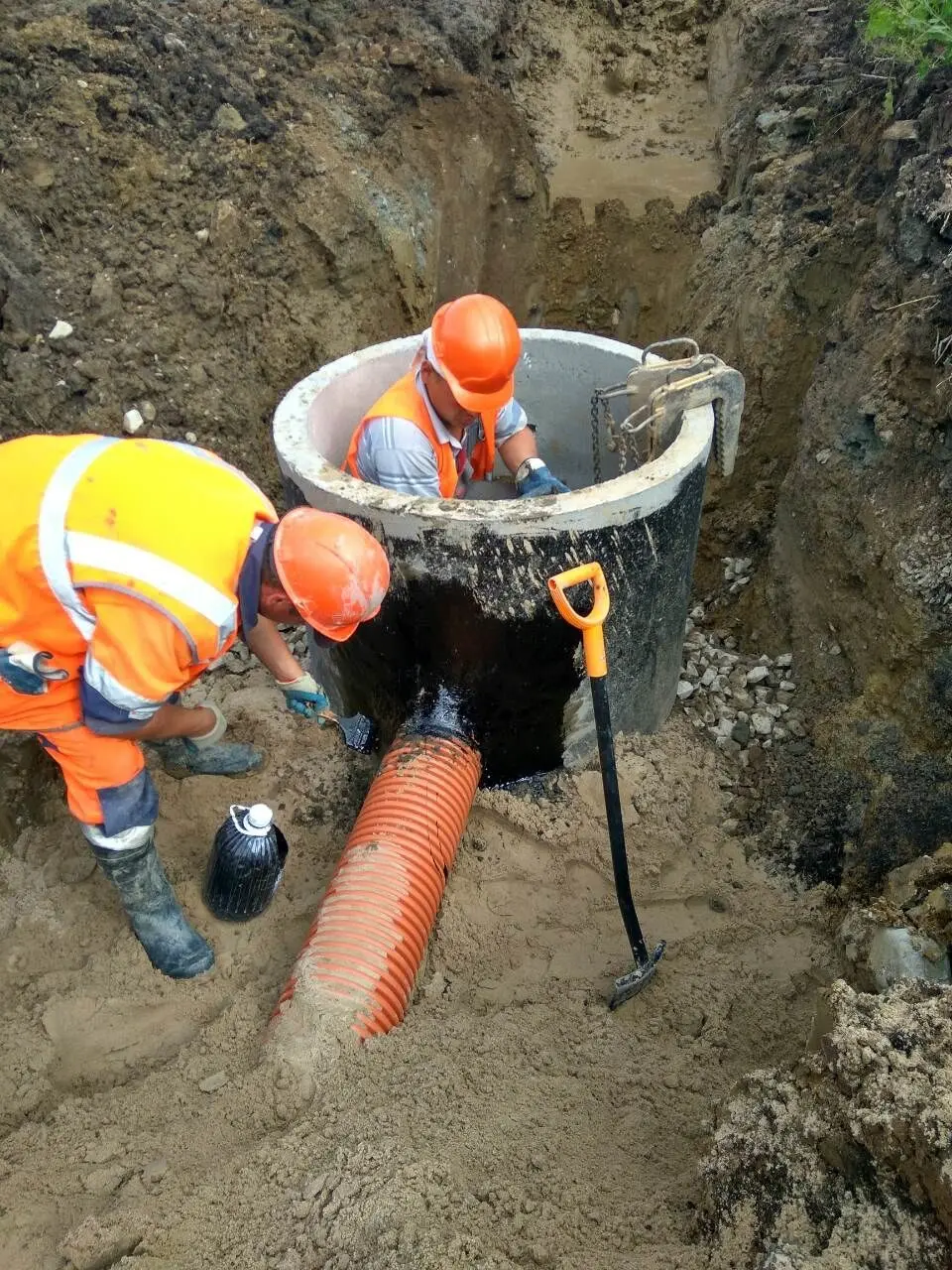

Этап 6. Гидроизоляция врезки

Гидроизоляция врезки трубы Ø225 мм в железобетонный колодец.

04Водопровод · В1

Наружный водопровод с вводами и гидрантами

От прокладки ПНД-труб Ø225 мм до домовых вводов и пожарных гидрантов. Схема показывает состав сети, а не её трассу.

ПНД Ø225 мм Вводы Ø110 мм DN200 / DN100 8 фото

ОбъектЖК «Триумф Парк» СетьВодопровод В1 Схемаусловная, без масштаба Лист2

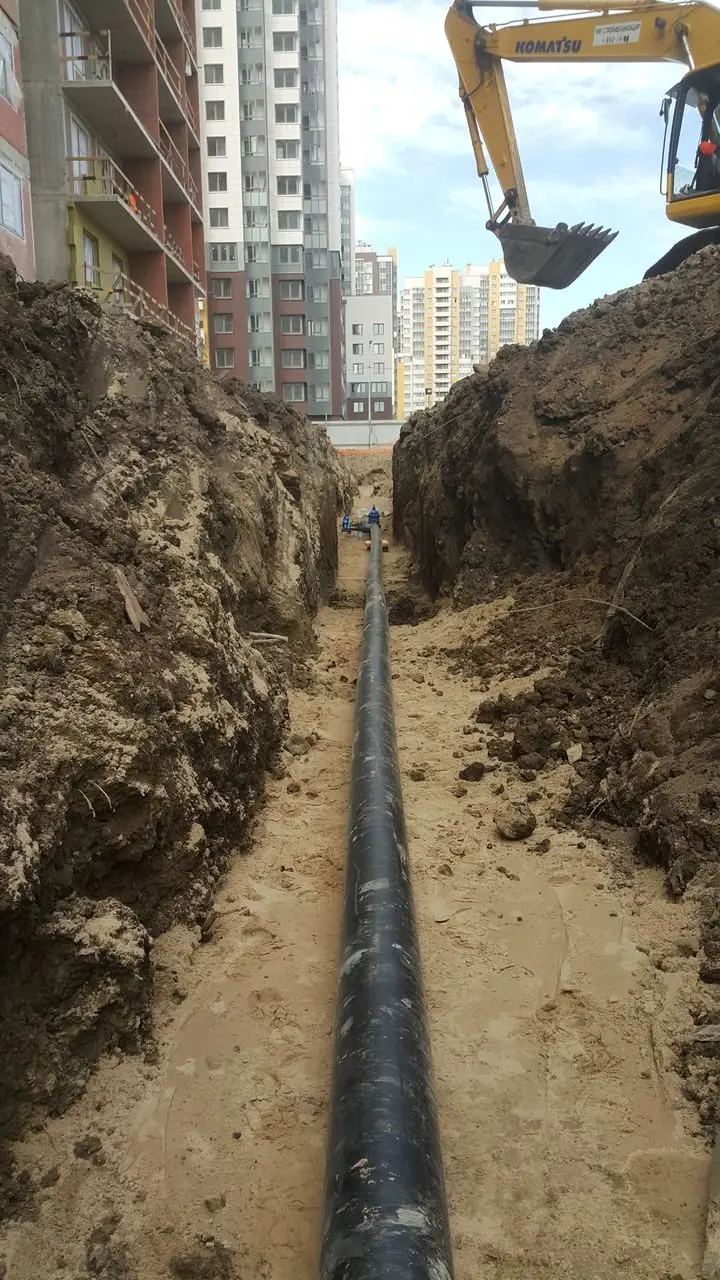

Этап 1. Прокладка ПНД-труб Ø225 мм

Магистраль наружной сети водопровода.

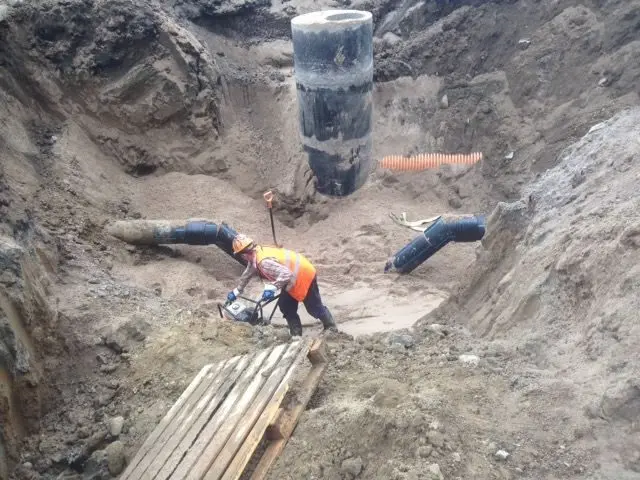

Этап 2. Понижение водопроводной сети

Участок сети водопровода, проложенный с понижением.

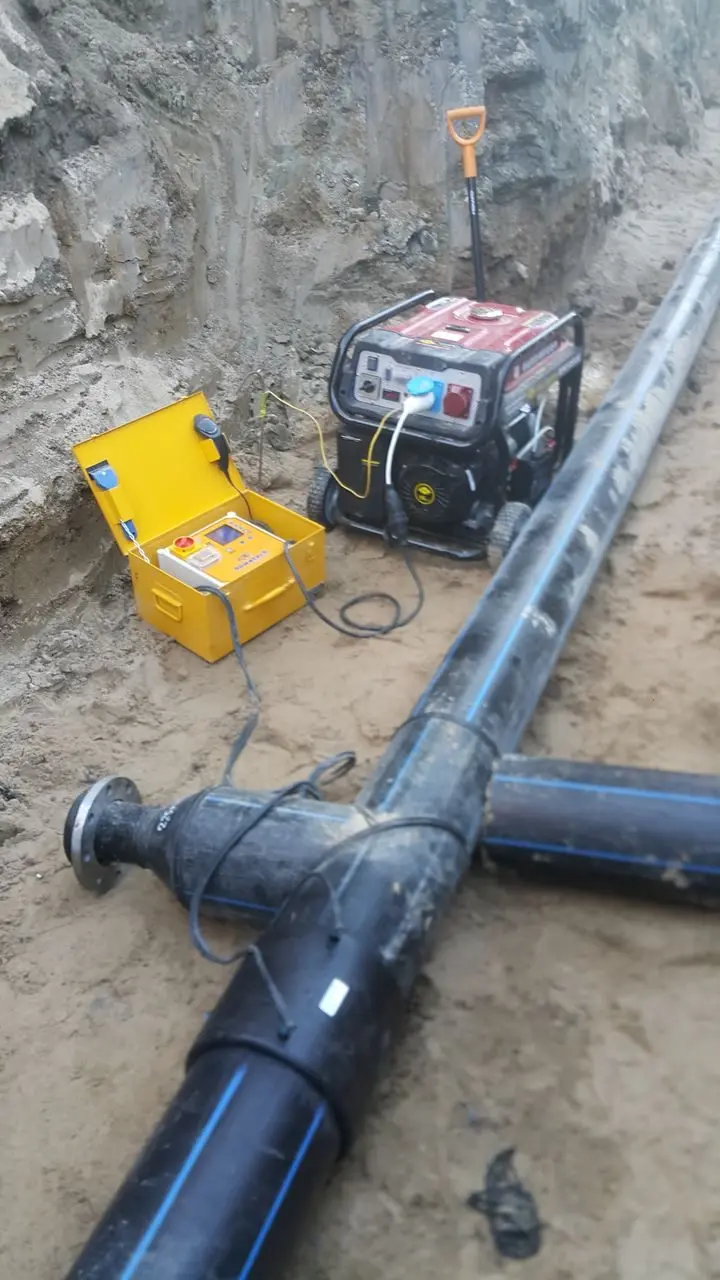

Этап 3. Электромуфтовая сварка тройника

Тройник и плеть ПНД Ø315 мм.

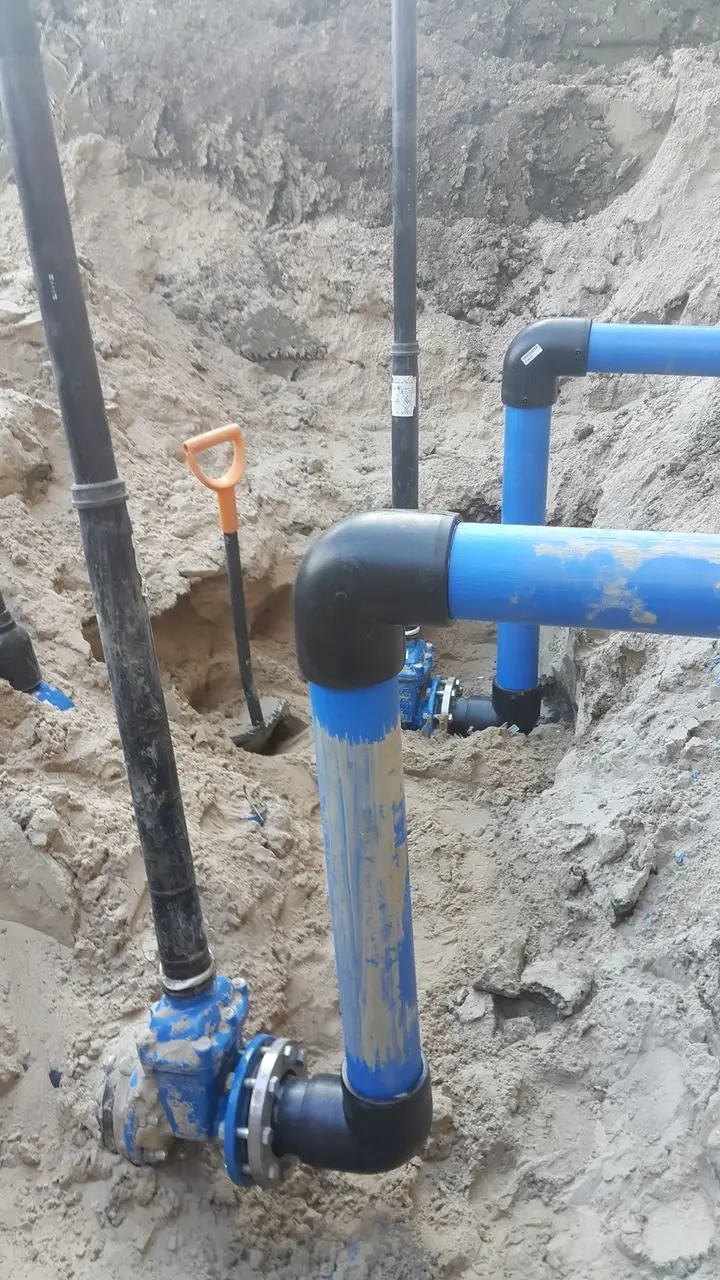

Этап 4. Задвижки DN200 и DN100

Делительная задвижка DN200 и две домовые задвижки DN100 на тройниках.

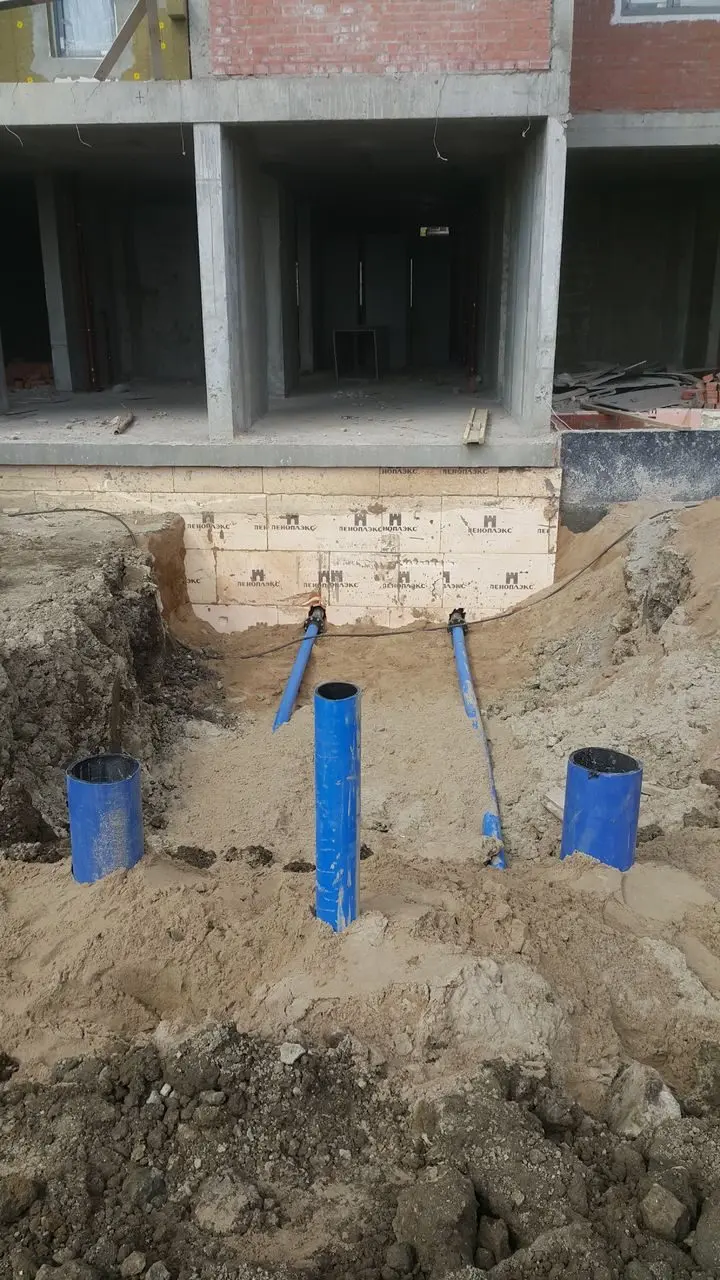

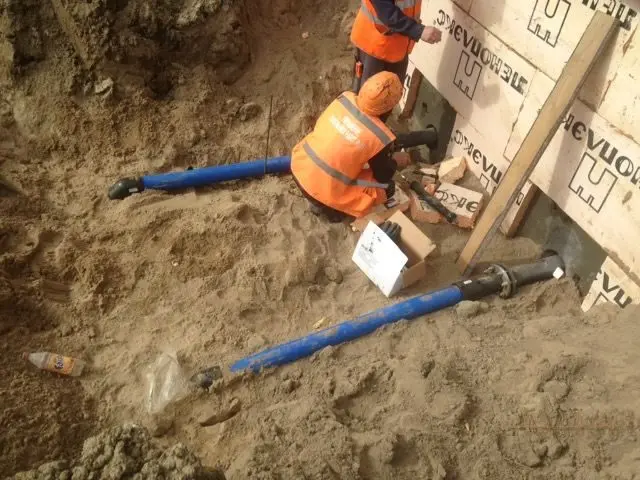

Этап 5. Домовые вводы Ø110 мм

Устройство и монтаж водопроводных вводов жилого дома из ПНД-трубы.

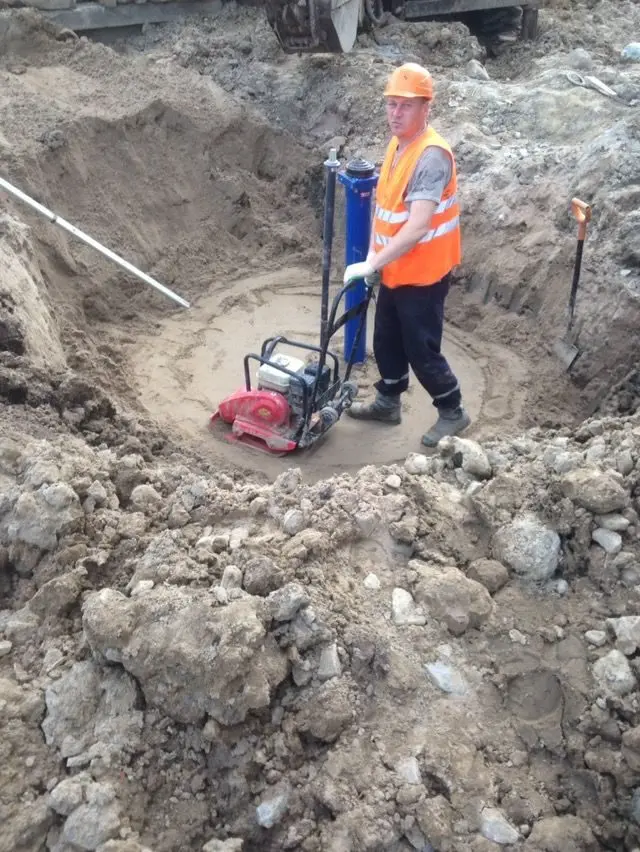

Этап 6. Пожарные гидранты

Монтаж пожарных гидрантов на сети водопровода.

05Фотоотчёт

20 снимков в фотоотчёте

Показано: 20 фото
